33KV MV সুইচগিয়ার মিডিয়াম ভোল্টেজ সুইচ গিয়ার

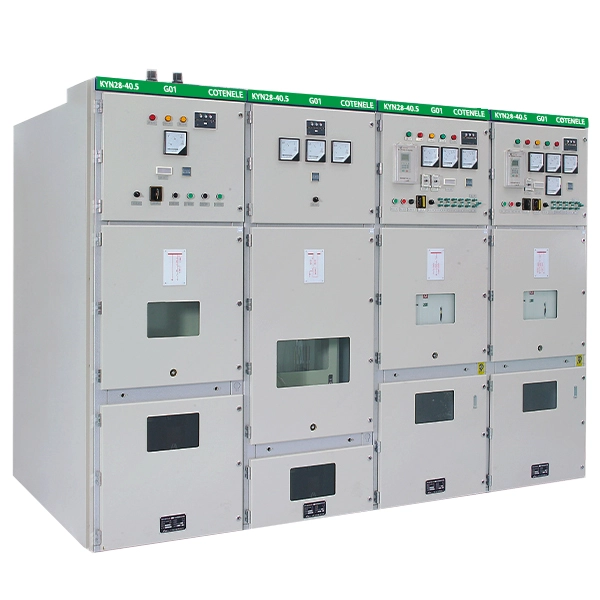

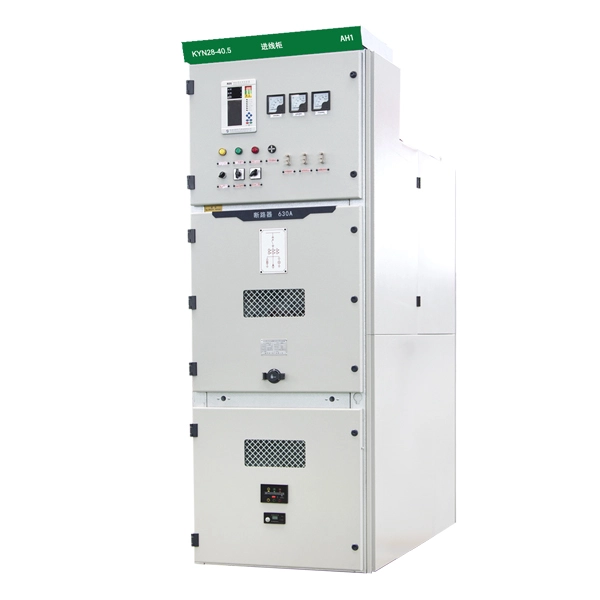

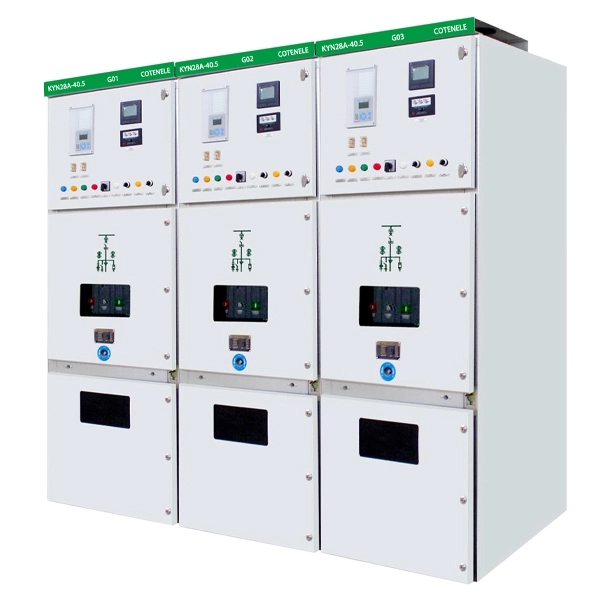

KYN28-40.5 মাঝারি-ভোল্টেজ সুইচগিয়ার হল Cotenele দ্বারা তৈরি একটি নতুন পণ্য, যার রেট 40.5kv পর্যন্ত ভোল্টেজ রয়েছে, এই KYN28-40.5 ধরনের 33KV এমভি সুইচগিয়ার মিডিয়াম ভোল্টেজ সুইচ গিয়ার, প্রাথমিকভাবে তিনটি ভোল্টেজ-এর জন্য রেটেড একটি ভোল্টেজ সিস্টেম। 40.5 kV এবং 50 Hz এর ফ্রিকোয়েন্সি। এটি সাধারণত একক-বাসবার এবং বিভাগীয় বাসবার ব্যবস্থায় প্রয়োগ করা হয়। পণ্যের নকশা প্রাসঙ্গিক মান যেমন IEC 298 এবং GB3906-2006 মেনে চলে।
Cotenele দীর্ঘদিন ধরে মাঝারি-ভোল্টেজ সুইচগিয়ার প্রযুক্তিতে উদ্ভাবন এবং গবেষণার জন্য প্রতিশ্রুতিবদ্ধ। KYN28-40.5 সিরিজের 33KV MV সুইচগিয়ার মিডিয়াম ভোল্টেজ সুইচ গিয়ার হল Cotenele Witch এর একটি নতুন পণ্য যা সাধারণত পাওয়ার প্ল্যান্ট, সাবস্টেশন, শিল্প ও খনির উদ্যোগ, পাবলিক প্রতিষ্ঠান এবং অন্যান্য জায়গায় রেটেড ভোল্টেজ 35KV এর বন্টন প্রয়োজনীয়তা মেটাতে ব্যবহৃত হয়, এই মাঝারি-ভোল্টেজের কেন্দ্রটি প্রত্যাহারযোগ্য। সুইচগিয়ার, এর প্রধান নিরোধক একটি যৌগিক নিরোধক কাঠামো গ্রহণ করে এবং সম্পূর্ণরূপে "পাঁচ-প্রতিরোধ" নিরাপত্তা ইন্টারলক প্রয়োজনীয়তা পূরণ করে।
সরঞ্জামগুলি প্রস্তুতকারকের নিজস্ব ZN85 এবং VTK সিরিজের ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে বা বিকল্পভাবে ABB-এর VD4 ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে লাগানো যেতে পারে।

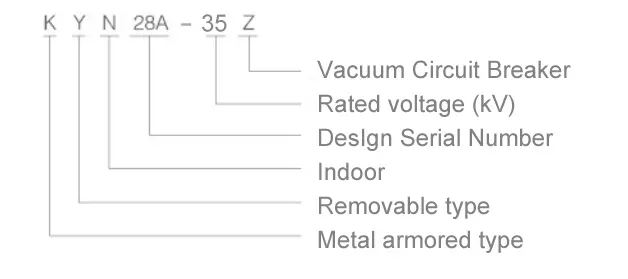

মডেল এবং অর্থ
প্রধান প্রযুক্তিগত পরামিতি
| আইটেম | ইউনিট | প্রযুক্তিগত পরামিতি | |
| রেটেড ভোল্টেজ | কেভি | 40.5 | |
| রেটেড ফ্রিকোয়েন্সি | Hz | 50 | |
| রেট করা বর্তমান | A | 1250160020002500 | |
| ভোল্টেজ সহ পাওয়ার ফ্রিকোয়েন্সি | পাওয়ার-ফ্রিকোয়েন্সি 1 মিনিটের জন্য প্রধান সার্কিটের ভোল্টেজ সহ্য করে | কেভি | 95 KV (বিশেষ প্রয়োজনীয়তার জন্য বিচ্ছিন্ন ফাঁক জুড়ে 118 KV) |
| পাওয়ার-ফ্রিকোয়েন্সি সহায়ক এবং নিয়ন্ত্রণ সার্কিটের ভোল্টেজ | V | 2000 | |
| বিদ্যুতের প্রবণতা ভোল্টেজ সহ্য করে | কেভি | 185 কেভি (বিশেষ প্রয়োজনীয়তার জন্য বিচ্ছিন্ন ফাঁক জুড়ে 215 কেভি) | |
| রেট ব্রেকিং কারেন্ট (RMS) | কেএ | 2,531.5 | |
| রেট মেকিং কারেন্ট (পিক) | কেএ | 63, 80 | |
| রেট করা গতিশীল বর্তমান সহ্য করা (শিখর) | কেএ | 63, 80 | |
| 4 সেকেন্ডের জন্য স্বল্প-সময় সহ্য কারেন্ট (RMS) | কেএ | 2,531.5 | |
| অক্জিলিয়ারী এবং কন্ট্রোল সার্কিটের রেটেড ভোল্টেজ | V | -110, -220, 110, 220 | |
| সুরক্ষা ডিগ্রী | ঘের জন্য IP3X; কম্পার্টমেন্টের মধ্যে IP2X এবং যখন সার্কিট ব্রেকার বগির দরজা খোলা থাকে | ||
KYN28-40.5 সুইচগিয়ারের পণ্যের বৈশিষ্ট্যগুলি কী কী?
1. মেটাল-ক্ল্যাড এবং মডুলার বগি:33KV এমভি সুইচগিয়ার মিডিয়াম ভোল্টেজ সুইচ গিয়ারের ঘেরটি অ্যালুজিঙ্ক স্টিল প্লেট এবং অভ্যন্তরীণ স্থান দিয়ে তৈরি করা হয়েছে স্বাধীন কম্পার্টমেন্টে বিভক্ত, যেমন সার্কিট ব্রেকার কম্পার্টমেন্ট, বাসবার কম্পার্টমেন্ট, ক্যাবল কম্পার্টমেন্ট এবং রিলে/ইনস্ট্রুমেন্ট কম্পার্টমেন্ট। এই কাঠামোটি "LSC2B" স্ট্যান্ডার্ড অর্জন করে, যার অর্থ হল যখন একটি বগিতে ত্রুটি দেখা দেয় বা রক্ষণাবেক্ষণ করা হয়, তখন অন্যান্য বগিগুলির ক্রিয়াকলাপ প্রভাবিত হয় না।
2. "সেন্টার-মাউন্টেড" ড্রআউট সার্কিট ব্রেকার বিন্যাস:মূল উপাদান যেমন ভ্যাকুয়াম সার্কিট ব্রেকার, আইসোলেটিং সুইচ, একটি অপসারণযোগ্য ট্রাকে (ড্রআউট ইউনিট) ইনস্টল করা হয়। যখন এটির রক্ষণাবেক্ষণের প্রয়োজন হয়, ত্রুটিপূর্ণ ট্রাকটি সম্পূর্ণরূপে প্রত্যাহার করা যেতে পারে এবং দ্রুত বিদ্যুৎ সরবরাহ পুনরুদ্ধার করতে একটি অতিরিক্ত ট্রাক দিয়ে প্রতিস্থাপন করা যেতে পারে, বিভ্রাটের সময় উল্লেখযোগ্যভাবে কমিয়ে দেয়।
3. "পাঁচ-প্রতিরোধ" যান্ত্রিক ইন্টারলকিং:বাধ্যতামূলক যান্ত্রিক ইন্টারলকিংয়ের মাধ্যমে, এটি নিশ্চিত করে যে পরবর্তী অপারেশন শুধুমাত্র নির্দিষ্ট অবস্থার অধীনে করা যেতে পারে। এই ফাংশনটি সার্কিট ব্রেকারের ভুল বন্ধ বা খোলা, লোডের মধ্যে ট্রাককে ভিতরে বা বাইরে নিয়ে যাওয়া, সার্কিট লাইভ থাকাকালীন আর্থিং সুইচ বন্ধ করা, ভুলবশত একটি লাইভ কম্পার্টমেন্টে প্রবেশ করা এবং আর্থিং সুইচ বন্ধ করে ব্রেকার বন্ধ করার মতো ত্রুটিগুলি কার্যকরভাবে প্রতিরোধ করতে পারে। এটি কর্মীদের এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করতে পারে।
4. শীর্ষ চাপ ত্রাণ চ্যানেল:যখন সুইচগিয়ারের একটি অভ্যন্তরীণ আর্ক ফল্ট ঘটে, তখন উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ গ্যাসগুলিকে শীর্ষ চ্যানেলের মাধ্যমে নির্গত করার জন্য নির্দেশিত হয়, যা বিপদগুলি হ্রাস করে এবং অপারেশন এবং রক্ষণাবেক্ষণ কর্মীদের সুরক্ষা দেয়।
গঠন এবং মাত্রা

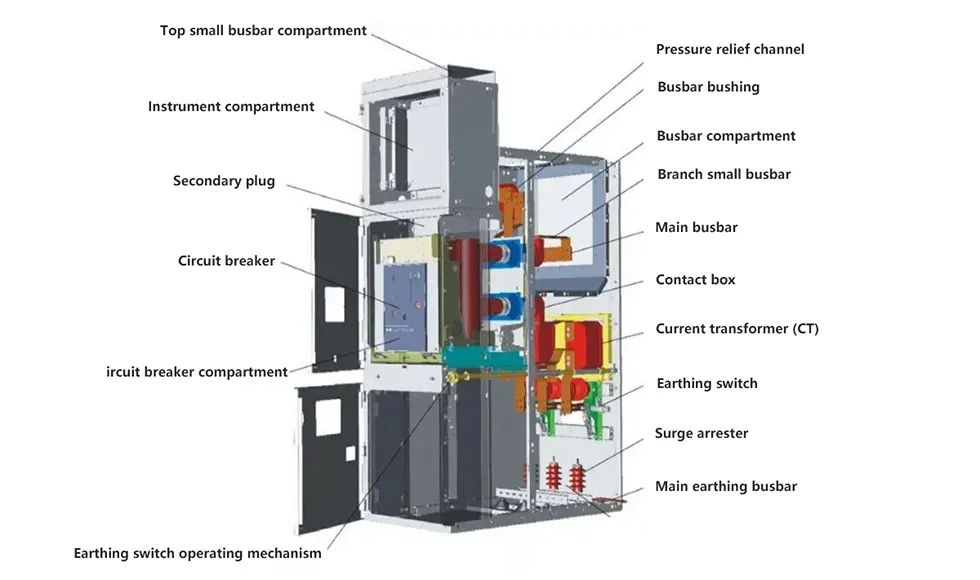

KYN28 এর স্ট্রাকচার ডায়াগ্রাম
| সার্কিট ব্রেকার কনফিগার করুন | ZN85(বা VTK-40.5) | ZN85(বা VTK-40.5) |
| প্রস্থ(মিমি) | 1400 | 1200 |
| উচ্চতা(মিমি) | 2650 | 2650 |
| গভীরতা(মিমি) | 2800 | 2600 |
| ওজন (কেজি) | 1500 | 1400 |
KYN28-40.5 এবং KYN61-40.5 এর মধ্যে পার্থক্য কী?
KYN61-40.5:KYN61-40.5 সুইচগিয়ারটি আকারে বড়, প্রধানত উচ্চ কারেন্ট এবং উচ্চ পরামিতি দ্বারা চিহ্নিত করা হয়েছে, বিশেষভাবে 40.5kV ভোল্টেজ স্তরের জন্য ডিজাইন করা হয়েছে, এটি একটি ফ্লোর-মাউন্ট করা (ড্রআউট) ট্রাক কাঠামো গ্রহণ করে এবং উচ্চ স্রোত এবং উচ্চ ব্রেকিং ক্যাপ্যাক বহন করার জন্য ইঞ্জিনিয়ার করা হয়েছে। এটি বড়, সমালোচনামূলক পাওয়ার নোডগুলির জন্য একটি মূল বিতরণ ডিভাইস হিসাবে কাজ করে।
KYN28-40.5: KYN28-40.5 সিরিজের 33KV MV সুইচগিয়ার মিডিয়াম ভোল্টেজ সুইচ গিয়ারের একটি আরও কমপ্যাক্ট কাঠামো রয়েছে এবং এটি আরও ব্যাপকভাবে ব্যবহৃত হয়৷ এতে KYN28 সিরিজের আইকনিক সেন্টার-মাউন্টেড ড্রআউট ট্রাক কাঠামো রয়েছে, কম্প্যাক্টনেস এবং নমনীয়তার বৈশিষ্ট্য রয়েছে৷ এটি প্রচলিত বন্টন পরিস্থিতির জন্য একটি সাধারণ পছন্দ।
| আইটেম | KYN61-40.5 | KYN28-40.5 |
| সার্কিট ব্রেকার ট্রাক টাইপ | মেঝে-মাউন্ট করা: বড় এবং ভারী ট্রাক, প্যানেলের নীচে মেঝে রেলগুলিতে স্থাপন করা হয়েছে | কেন্দ্র-মাউন্ট করা: প্যানেলের মধ্যম উচ্চতায় কম্প্যাক্ট ট্রাক ইনস্টল করা, কাজ করা সহজ |
| মাত্রা এবং ওজন | বৃহত্তর মাত্রা এবং ওজন। সাধারণ মাত্রা: 1400mm(W), 2800mm(D).স্ব-ওজন প্রায় 1500kg | আরও কমপ্যাক্ট কিছু ডেটা 2800 মিমি পর্যন্ত গভীরতা নির্দেশ করে; KYN61 এর চেয়ে সামান্য হালকা |
| রেট করা বর্তমান পরিসর | বিস্তৃত, সাধারণত 630A থেকে 4000A | সংকীর্ণ, সাধারণত 630A থেকে 3150A (কিন্তু 4000A পর্যন্ত কাস্টমাইজ করা যায়) |
| ব্রেকিং/সহ্য ক্ষমতা | উচ্চতর, সাধারণত 25kA থেকে 40kA, সর্বোচ্চ 100kA পর্যন্ত কারেন্ট সহ্য করে | তুলনামূলকভাবে কম, সাধারণত 20kA থেকে 31.5kA |
| আবেদনের সুযোগ | আরও বিশেষায়িত, প্রায়শই বৃহৎ শিল্প প্ল্যান্ট, পাওয়ার প্ল্যান্ট এবং সাবস্টেশনগুলিতে আয়কারী বা বাস কাপলারের মতো গুরুত্বপূর্ণ পদে ব্যবহৃত হয় | আরও ব্যাপক, 10kV এবং 35kV বিতরণ নেটওয়ার্কের জন্য একটি মূলধারার সরঞ্জাম |
| সাধারণ দৃশ্যকল্প বৈশিষ্ট্য | উচ্চ বর্তমান এবং উচ্চ ব্রেকিং ক্ষমতা প্রয়োজন অ্যাপ্লিকেশনের জন্য উপযুক্ত | কম্প্যাক্টনেস, নমনীয়তা এবং অর্থনীতিতে উচ্চ চাহিদা সহ প্রচলিত বন্টন পরিস্থিতির জন্য উপযুক্ত |

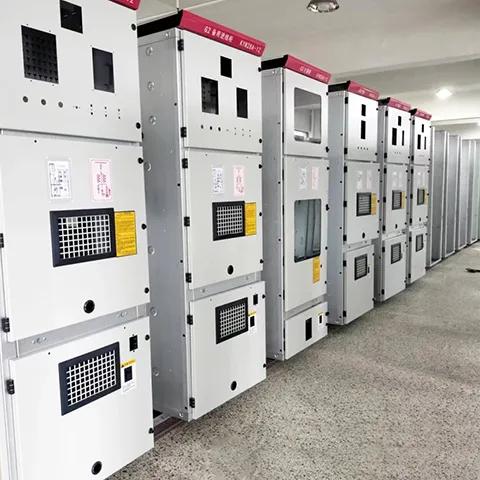

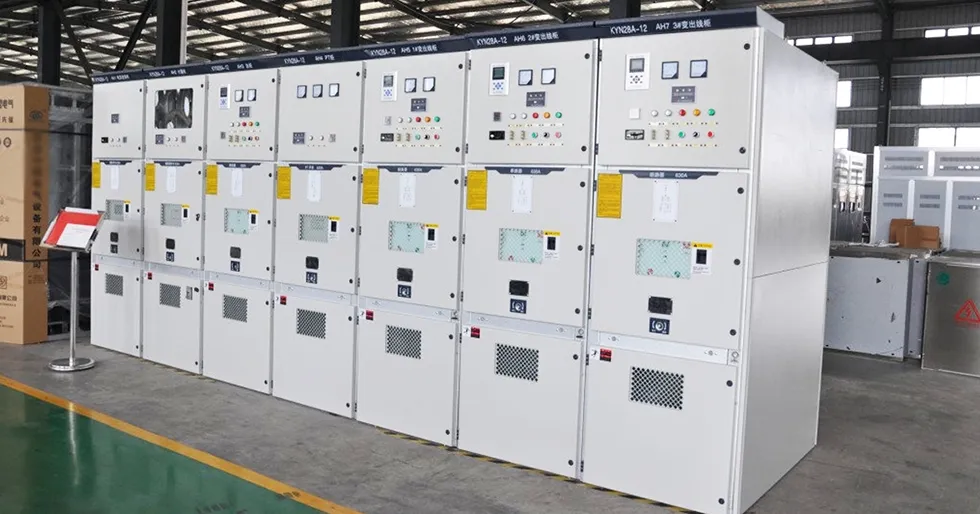

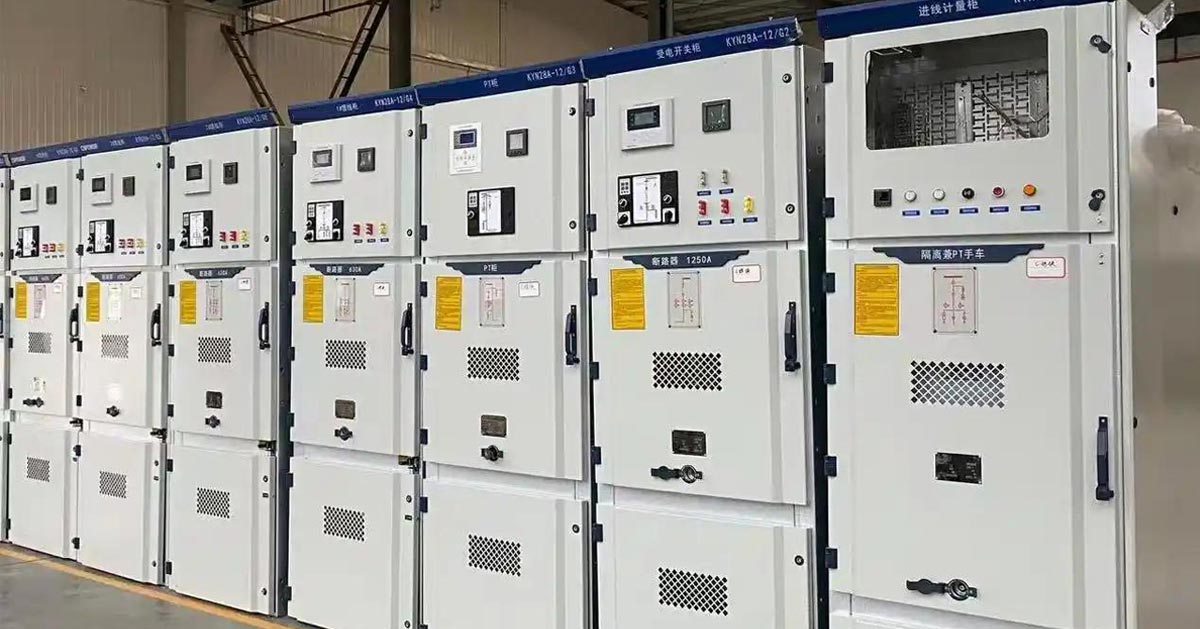

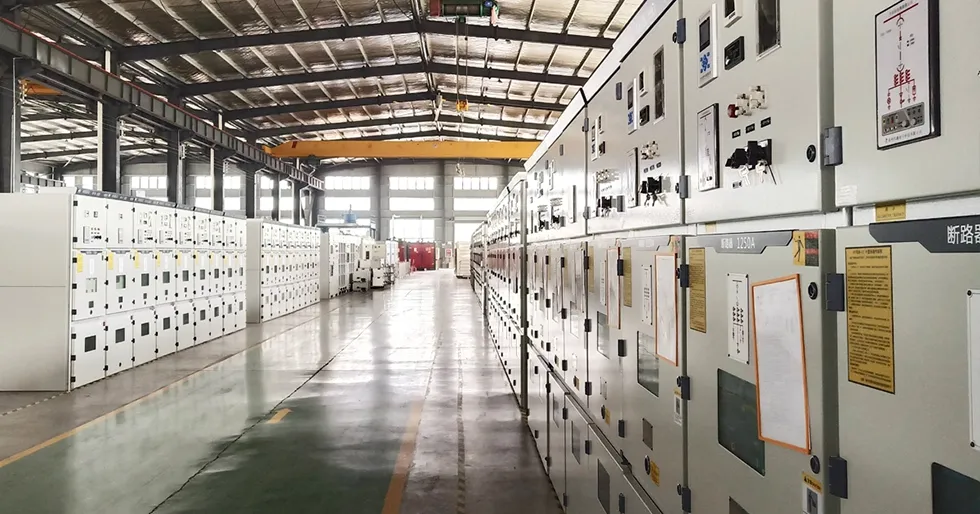

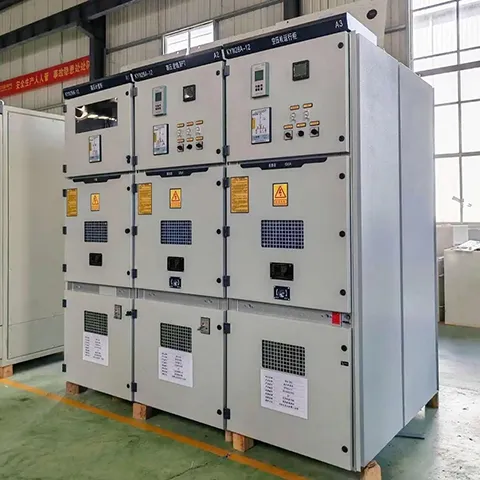

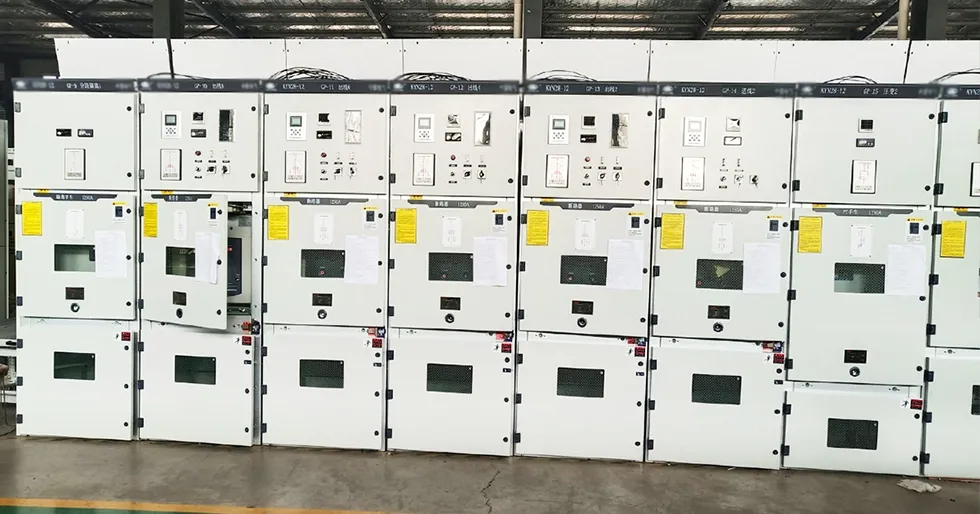

আমাদের কারখানা

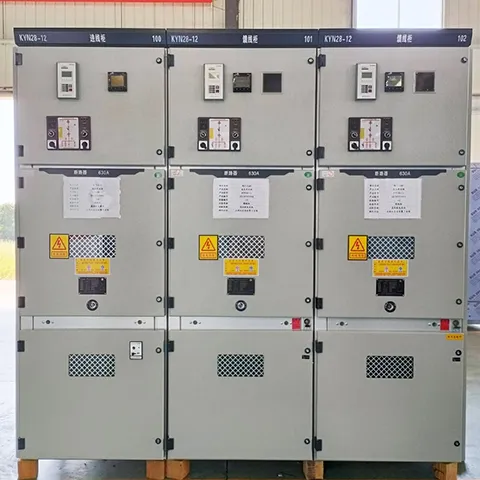

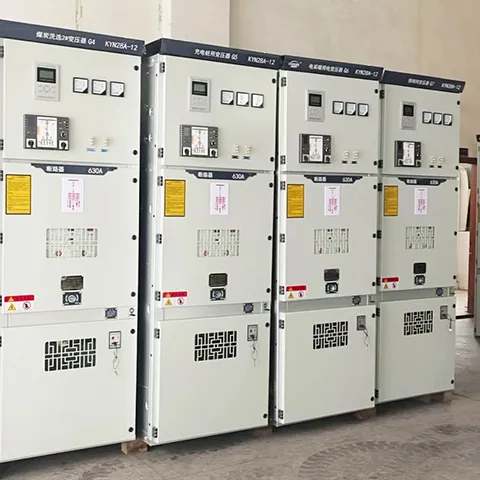

পণ্য শো
