33KV মিডিয়াম ভোল্টেজ মেটালক্ল্যাড সুইচগিয়ার প্যানেল
চীনে মাঝারি-ভোল্টেজের সুইচগিয়ারের একটি প্রধান রপ্তানিকারক হিসেবে, Cotenele-এর পণ্যগুলি বিশ্বব্যাপী বাজারে ব্যাপকভাবে বিতরণ করা হয়৷ Cotenele দ্বারা নির্মিত KYN61-40.5 (Z) সিরিজের 33KV মিডিয়াম ভোল্টেজ মেটালক্ল্যাড সুইচগিয়ার প্যানেলগুলি থ্রি-ফেজ AC 50 Hz পাওয়ার সিস্টেমের জন্য ডিজাইন করা হয়েছে৷ এগুলি বিদ্যুৎ কেন্দ্র, সাবস্টেশন এবং শিল্প ও খনির উদ্যোগের বিতরণ কক্ষে বৈদ্যুতিক শক্তি গ্রহণ এবং বিতরণের জন্য ব্যবহৃত হয়, পাশাপাশি বৈদ্যুতিক সার্কিটগুলির নিয়ন্ত্রণ, সুরক্ষা এবং পর্যবেক্ষণ প্রদান করে।
KYN61-40.5 সিরিজ 33KV মিডিয়াম ভোল্টেজ মেটালক্ল্যাড সুইচগিয়ার প্যানেল হল 35 কেভি পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমের জন্য একটি বহুল ব্যবহৃত ইনডোর সুইচগিয়ার সলিউশন। এর সম্পূর্ণ উপাধি হল "আর্মার্ড রিমুভেবল এসি মেটাল-এনক্লোজড সুইচগিয়ার।" Cotenele এই ধরনের সরঞ্জামের একটি নির্ভরযোগ্য এবং অভিজ্ঞ প্রস্তুতকারক।
KYN61-40.5 সুইচগিয়ারটি প্রাথমিকভাবে পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে বৈদ্যুতিক সার্কিট নিয়ন্ত্রণ, সুরক্ষা এবং পর্যবেক্ষণের জন্য ব্যবহৃত হয়। পরিপক্ক প্রযুক্তি, উচ্চ অপারেশনাল নিরাপত্তা, এবং প্রমাণিত কর্মক্ষমতা সমন্বিত, এটি ব্যাপকভাবে পাওয়ার প্লান্ট, সাবস্টেশন এবং শিল্প ও খনির বিদ্যুৎ বিতরণ নেটওয়ার্কগুলিতে প্রয়োগ করা হয়।
এই সুইচগিয়ার নিম্নলিখিত মান মেনে চলে:
GB 3906 — 3–35 kV AC মেটাল-ঘেরা সুইচগিয়ার
GB/T 11022 — উচ্চ-ভোল্টেজ সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জামের জন্য সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা
IEC 62271-200 — 1 কেভির উপরে এবং 52 কেভি পর্যন্ত রেটেড ভোল্টেজের জন্য এসি মেটাল-বন্ধ সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম

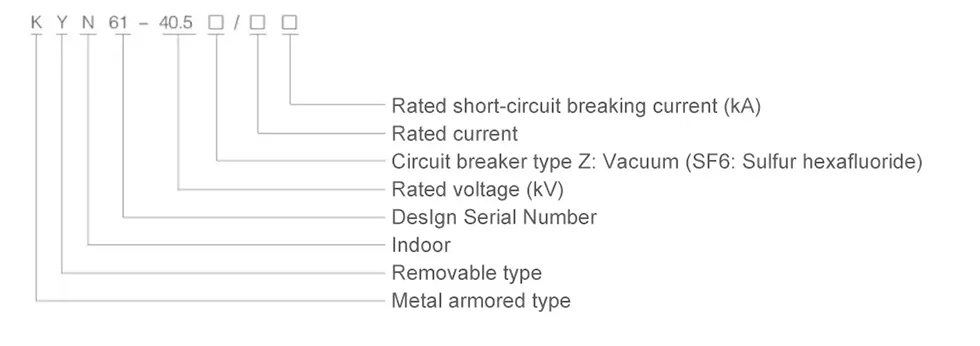

মডেল এবং অর্থ
প্রধান প্রযুক্তিগত পরামিতি
| আইটেম | ইউনিট | প্রযুক্তিগত পরামিতি | |
| রেটেড ভোল্টেজ | কেভি | 40.5 | |
| রেট নিরোধক স্তর | বজ্রপাত প্রতিরোধ ভোল্টেজ (পূর্ণ তরঙ্গ) | কেভি | 185 |
| পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (1 মিনিট) | 95 | ||
| রেটেড ফ্রিকোয়েন্সি | Hz | 50 | |
| রেট করা বর্তমান | A | 630;1250;1600;2000 | |
| রেট শর্ট সার্কিট ব্রেকিং সময় | পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (1 মিনিট) | কেভি | 20, 25, 31.5 |
| রেটেড শর্ট-সার্কিট ক্লোজিং কারেন্ট (পিক) | কেভি | 50, 63, 80 | |
| রেট করা গতিশীল স্থিতিশীলতা বর্তমান (শীর্ষ মান) | কেভি | 50, 63, 80 | |
| 4s তাপ স্থিতিশীলতা বর্তমান (কার্যকর মান) | কেভি | 20, 25, 31.5 | |
| ঘের সুরক্ষা বর্গ | ভ্যাকুয়াম সার্কিট ব্রেকার ক্যাবিনেট | মিমি | IP4X |
| মাত্রা (W*D*H) | SF6 শর্ট সার্কিট ব্রেকার ক্যাবিনেট | 1400×2200×2600 | |
KYN61-40.5 এর জন্য প্রধান প্রযুক্তিগত পরামিতি
| আইটেম | ইউনিট | প্রযুক্তিগত পরামিতি | ||
| ZN85A-403AH3 SF1/SF2 | ||||
| রেটেড ভোল্টেজ | কেভি | 40.5 | ||
| রেট নিরোধক স্তর | বজ্রপাত প্রতিরোধ ভোল্টেজ (পূর্ণ তরঙ্গ) | কেভি | 185 | |
| পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (1 মিনিট) | 95 | |||
| রেটেড ফ্রিকোয়েন্সি | Hz | 50 | ||
| রেট করা বর্তমান | A | 1250;1600;2000 | 630;1250;2500 | |
| রেট শর্ট সার্কিট ব্রেকিং সময় | কেভি | 20, 25, 31.5 | 25, 31.5 | |
| রেটেড শর্ট-সার্কিট ক্লোজিং কারেন্ট (পিক) | কেভি | 50, 63, 80 | 63, 80 | |
| রেট করা গতিশীল স্থিতিশীলতা বর্তমান (শীর্ষ মান) | কেভি | 50, 63, 80 | 63, 80 | |
| 4s তাপীয় স্থিতিশীলতা বর্তমান (কার্যকর মান) | কেভি | 20, 25, 31.5 | 25,31.5(3s) | |
| খোলার সময় | ms | 36~60 | ≤45 | |
| বন্ধ সময় | ms | 40~90 | ≤75 | |
| রেট অপারেটিং ক্রম | O-0.3S-CO-180S-CO | |||
KYN61-40.5 এর জন্য প্রধান প্রযুক্তিগত পরামিতি
কাজের শর্ত
1. পরিবেষ্টিত বায়ু তাপমাত্রা:সর্বাধিক তাপমাত্রা +40 ডিগ্রি সেলসিয়াস এবং সর্বনিম্ন তাপমাত্রা -10 ডিগ্রি সেলসিয়াস হতে হবে।
2. উচ্চতা:ইনস্টলেশন সাইট সমুদ্রপৃষ্ঠ থেকে 1oo0 মিটারের বেশি হবে না।
3. পরিবেষ্টিত আপেক্ষিক আর্দ্রতা:দৈনিক গড় মান 95% এর বেশি হবে না এবং মাসিক গড় মান 9o% এর বেশি হবে না।
4. পরিবেষ্টিত বায়ু পরিস্থিতি:ক্ষয়কারী পদার্থ, ভারী দূষণ, দাহ্য গ্যাস, বা তীব্র কম্পন উপস্থিত থাকে এমন স্থানগুলির জন্য ইগুইপমেন্টের উদ্দেশ্যে নয়।
5. সিসমিক অবস্থা:ভূমিকম্প হলে তার তীব্রতা ৮ মাত্রার বেশি হওয়া উচিত নয়।
KYN61-40.5 সুইচগিয়ারের অ্যাপ্লিকেশনগুলি কী কী?
KYN61-40.5 সিরিজ 33KV মাঝারি ভোল্টেজ মেটালক্ল্যাড সুইচগিয়ার প্যানেল ব্যাপকভাবে ব্যবহৃত হয়:
1. পাওয়ার প্ল্যান্ট এবং গ্রিড সাবস্টেশন (সবচেয়ে সাধারণ)
2. শিল্প ও খনির উদ্যোগ (ধাতুবিদ্যা, পেট্রোকেমিক্যাল, কয়লা খনি, সিমেন্ট, স্বয়ংচালিত উত্পাদন, ইত্যাদি)
3. পুনর্নবীকরণযোগ্য শক্তি প্রকল্প (পিভি পাওয়ার প্লান্ট, বায়ু খামার - তাদের ধাপে বা বিতরণ সাবস্টেশনে)
4. অবকাঠামো (বিমানবন্দর, হাসপাতাল, উঁচু ভবন, বড় বাণিজ্যিক কমপ্লেক্স)
5. বিশেষ অ্যাপ্লিকেশন (ঘন ঘন অপারেশন সাইট)
KYN61-40.5 সুইচগিয়ারের জন্য পণ্যের সুবিধাগুলি কী কী?
উচ্চ নিরাপত্তা:সম্পূর্ণরূপে ধাতব-সাঁজোয়া এবং কম্পার্টমেন্টালাইজড, একটি বিস্তৃত "ফাইভ-প্রুফ" ইন্টারলকিং সিস্টেমের সাথে সজ্জিত যা ভুল অপারেশন প্রতিরোধ করতে এবং কর্মীদের এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করতে পারে। প্রতিটি কার্যকরী বগিতে একটি স্বাধীন চাপ ত্রাণ চ্যানেল রয়েছে যা অপারেটর থেকে আর্ক ফল্টগুলিকে দূরে সরিয়ে দেয়।
উচ্চ নির্ভরযোগ্যতা:দীর্ঘ নকশা জীবন; মূল উপাদান যেমন সার্কিট ব্রেকার এবং আর্থিং সুইচ হাজার হাজার যান্ত্রিক ক্রিয়াকলাপ অর্জন করতে পারে।
নমনীয় কনফিগারেশন:বিভিন্ন ব্যবহারকারীর প্রয়োজনীয়তা মেটাতে মূলধারার সার্কিট ব্রেকার ব্র্যান্ডের (যেমন, গার্হস্থ্য ZN85, ABB VD4, ইত্যাদি) সাথে সামঞ্জস্যপূর্ণ। একাধিক প্রধান তারের স্কিম সমর্থন করে (কেবল এন্ট্রি/প্রস্থান, ওভারহেড লাইন এন্ট্রি/প্রস্থান, ইত্যাদি)।
কিভাবে 33KV মিডিয়াম ভোল্টেজ মেটালক্ল্যাড সুইচগিয়ার প্যানেল কিনবেন?
আপনি অর্ডার করার আগে এই নীচের তথ্য প্রদান করুন:
1. প্রধান সার্কিট স্কিমের একক লাইন ডায়াগ্রাম, এর উদ্দেশ্যযুক্ত প্রয়োগ, নির্দিষ্ট প্রধান সার্কিট কনফিগারেশন, সুইচগিয়ার রুমের মেঝে পরিকল্পনা এবং সরঞ্জামগুলির বিন্যাস এবং বিন্যাস অঙ্কন, আপনি যদি বিস্তারিত প্রকল্পের প্রয়োজনীয় নথি সরবরাহ করতে পারেন তবে এটি সবচেয়ে ভাল হবে।
2. সুইচগিয়ারের নিয়ন্ত্রণ, পরিমাপ, এবং সুরক্ষা ফাংশনগুলির জন্য প্রয়োজনীয়তা, সেইসাথে অন্যান্য আবদ্ধ সরঞ্জাম এবং অটোমেশন ডিভাইসগুলির জন্য প্রয়োজনীয়তা।
3. সুইচগিয়ারে ব্যবহৃত প্রতিটি বৈদ্যুতিক উপাদানের ধরন, প্রযুক্তিগত বৈশিষ্ট্য এবং পরিমাণ।
4. যদি সুইচগিয়ার ইউনিটের মধ্যে বা ইনকামিং লাইন ক্যাবিনেটের জন্য একটি বাসবার সেতুর প্রয়োজন হয়, তাহলে নিম্নলিখিত বিশদ তথ্য প্রদান করা হবে: বাসবার সেতুর বর্তমান-বহন ক্ষমতা, এর স্প্যান এবং মেঝে থেকে উচ্চতা নির্ধারণ করা হয়েছে।
5. যদি বিশেষ পরিবেশগত অবস্থার অধীনে সুইচগিয়ার ব্যবহার করা হয়, তবে অর্ডার দেওয়ার সময় এই ধরনের শর্তগুলি বিশদভাবে উল্লেখ করা উচিত।
6. অন্য কোন বিশেষ প্রয়োজনীয়তা আলোচনা করা হবে এবং আমাদের কোম্পানির সাথে সম্মত হবে।

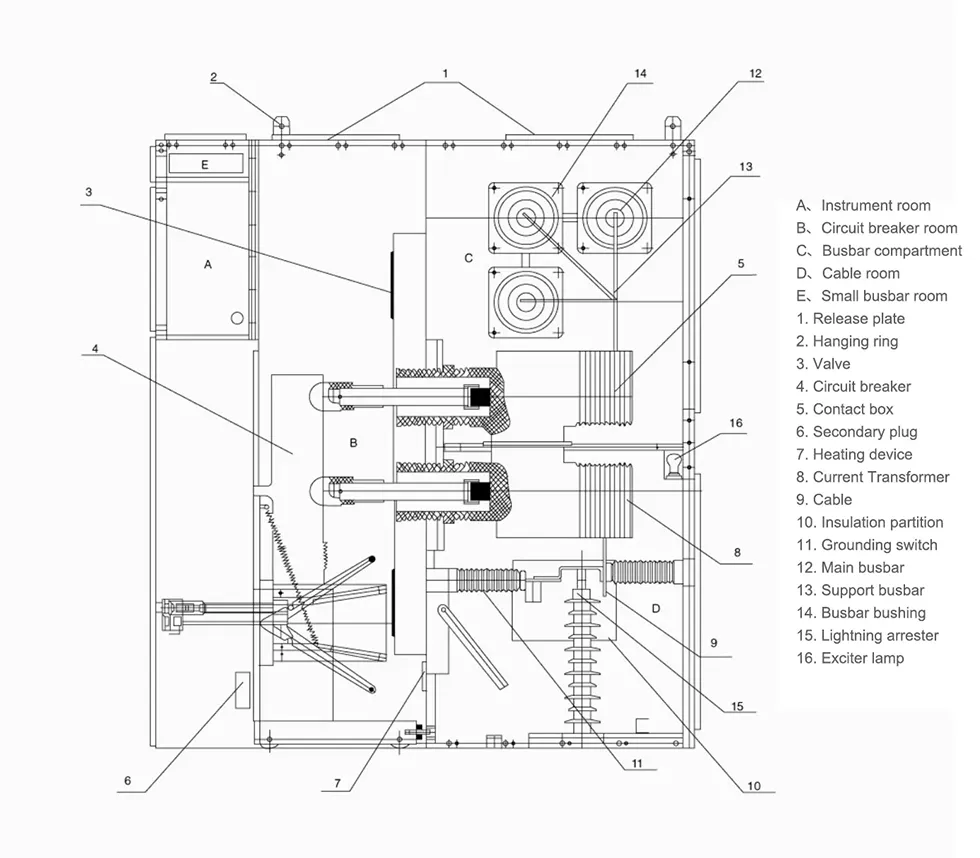

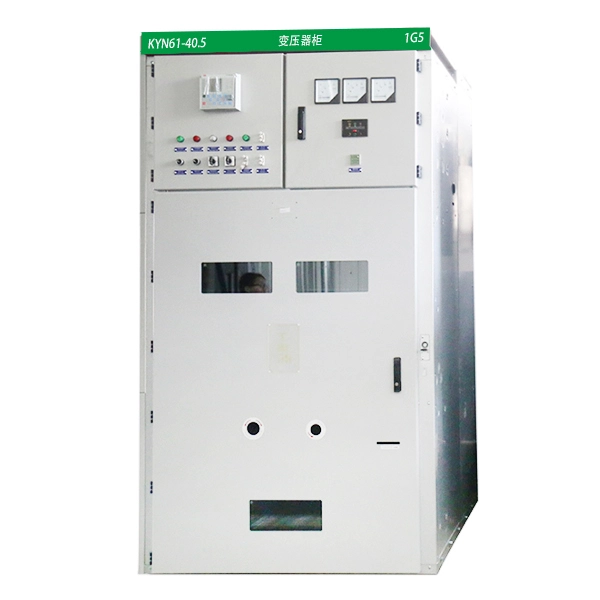

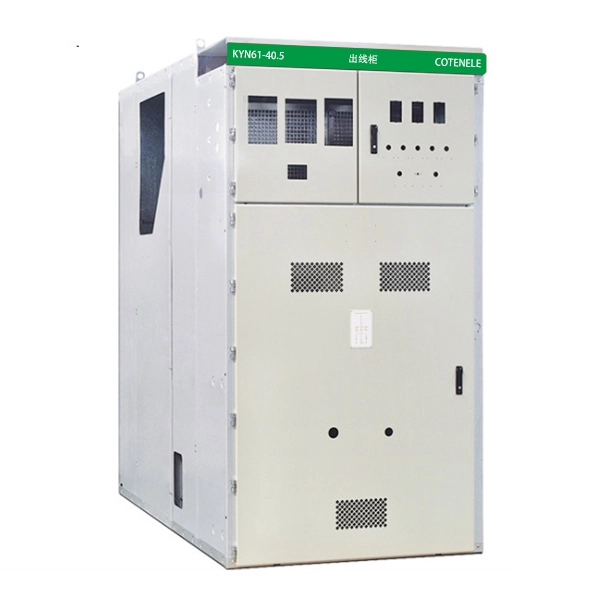

চেহারা এবং মাত্রা

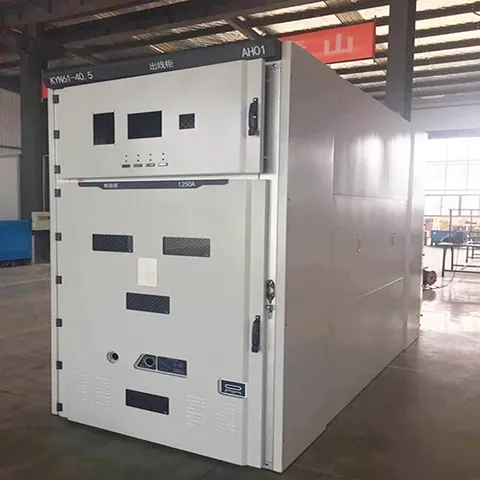

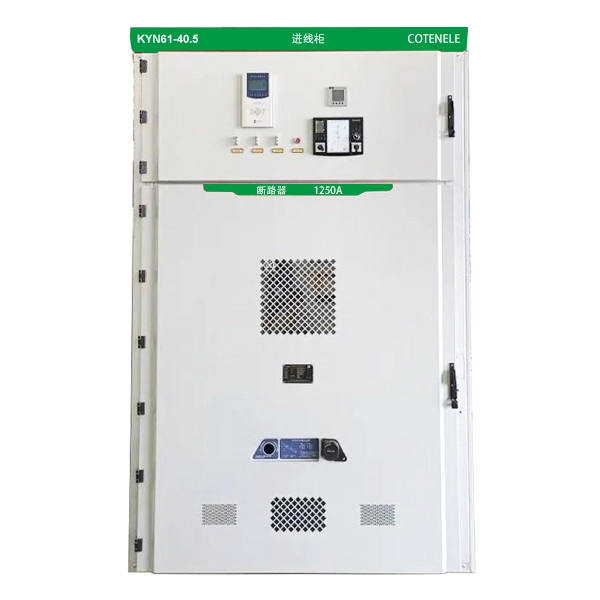

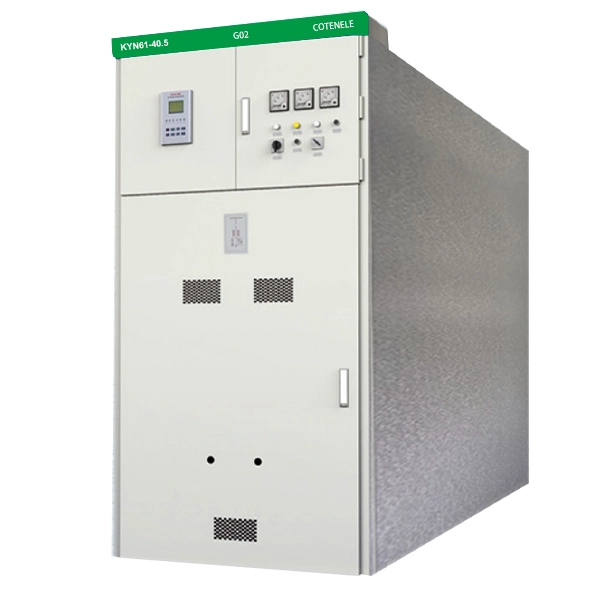

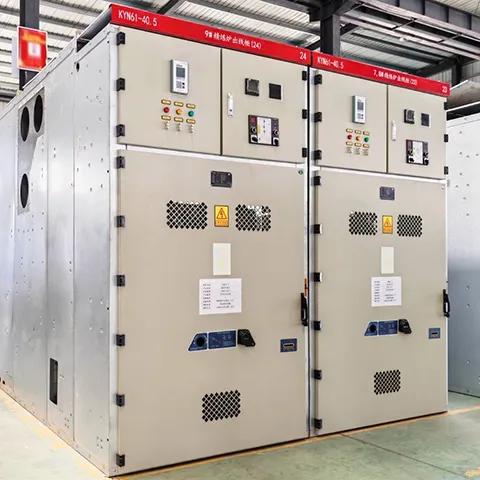

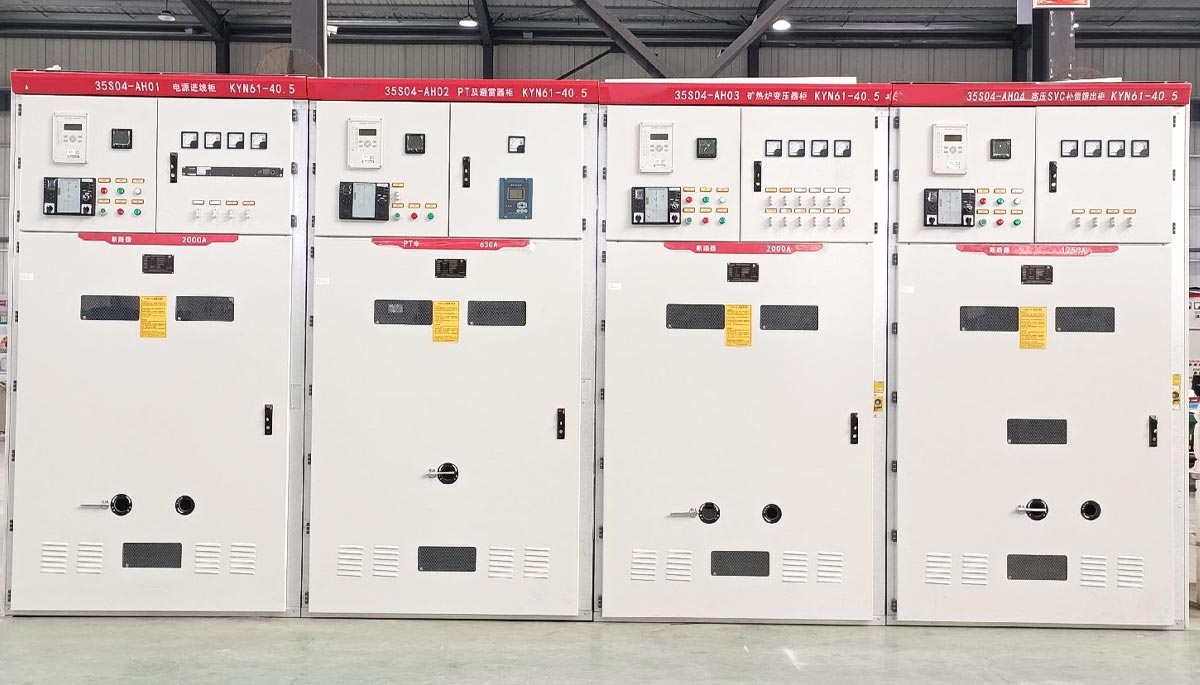

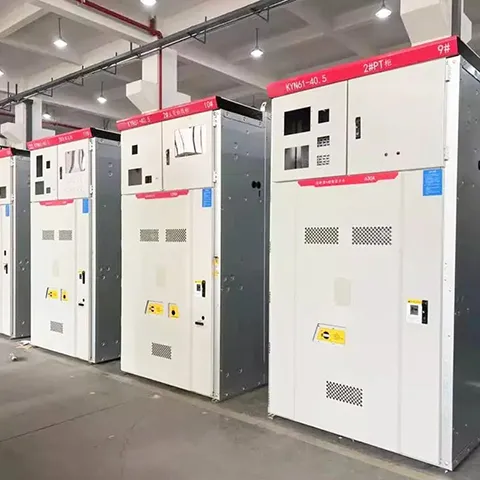

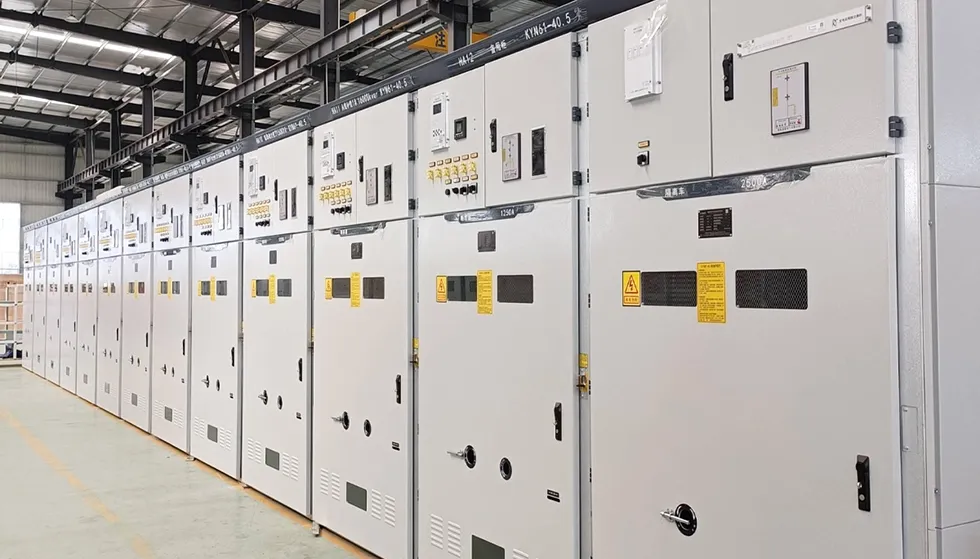

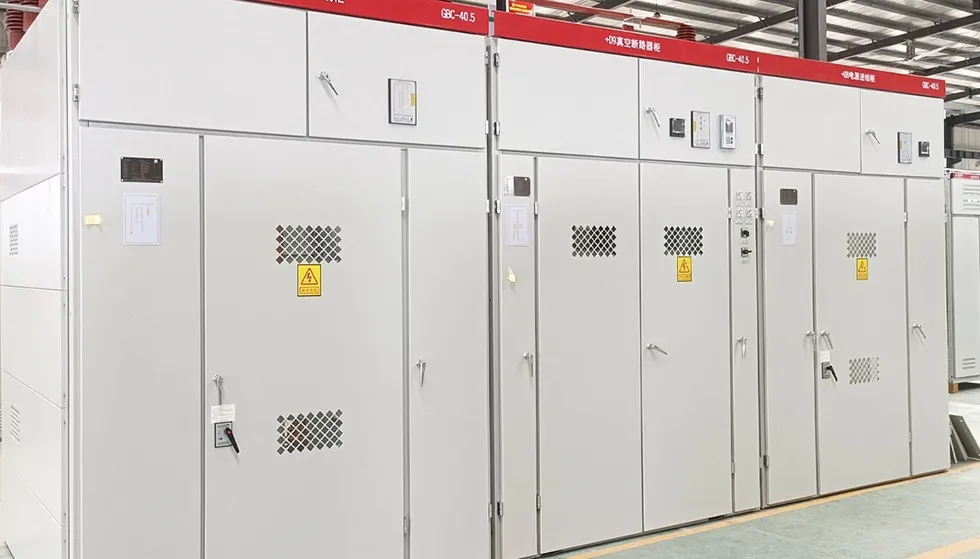

পণ্য শো

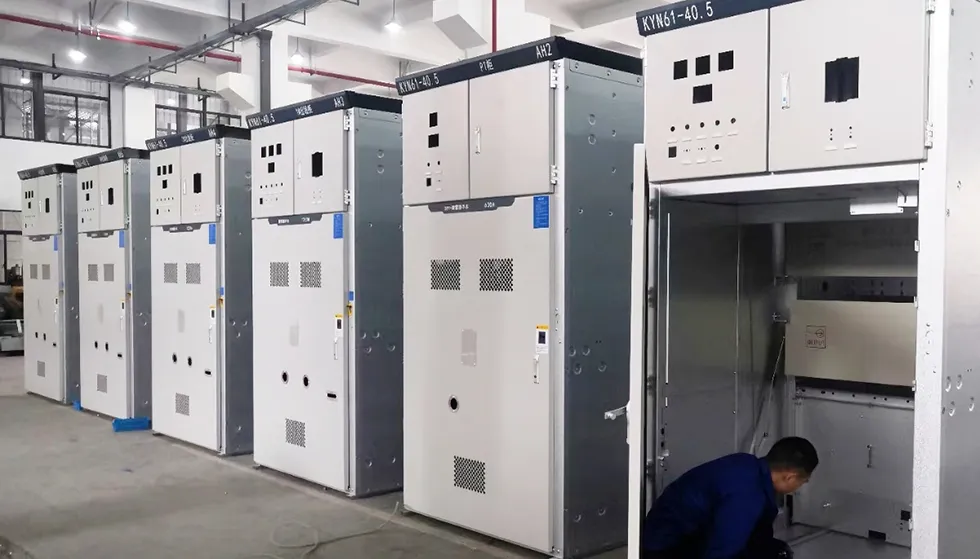

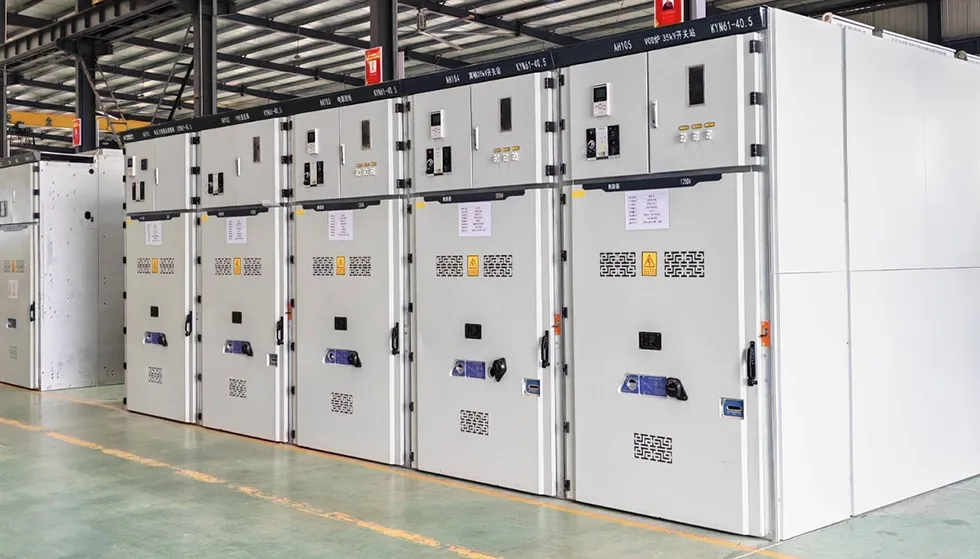

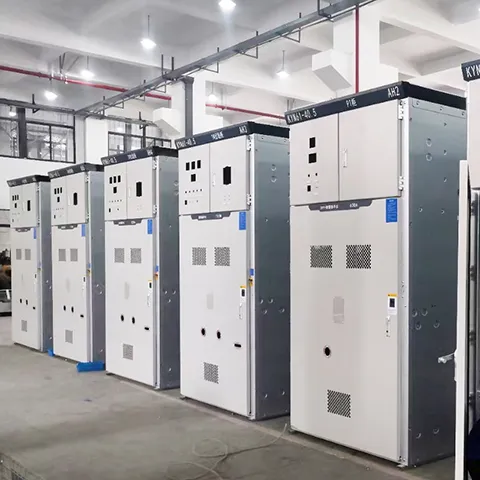

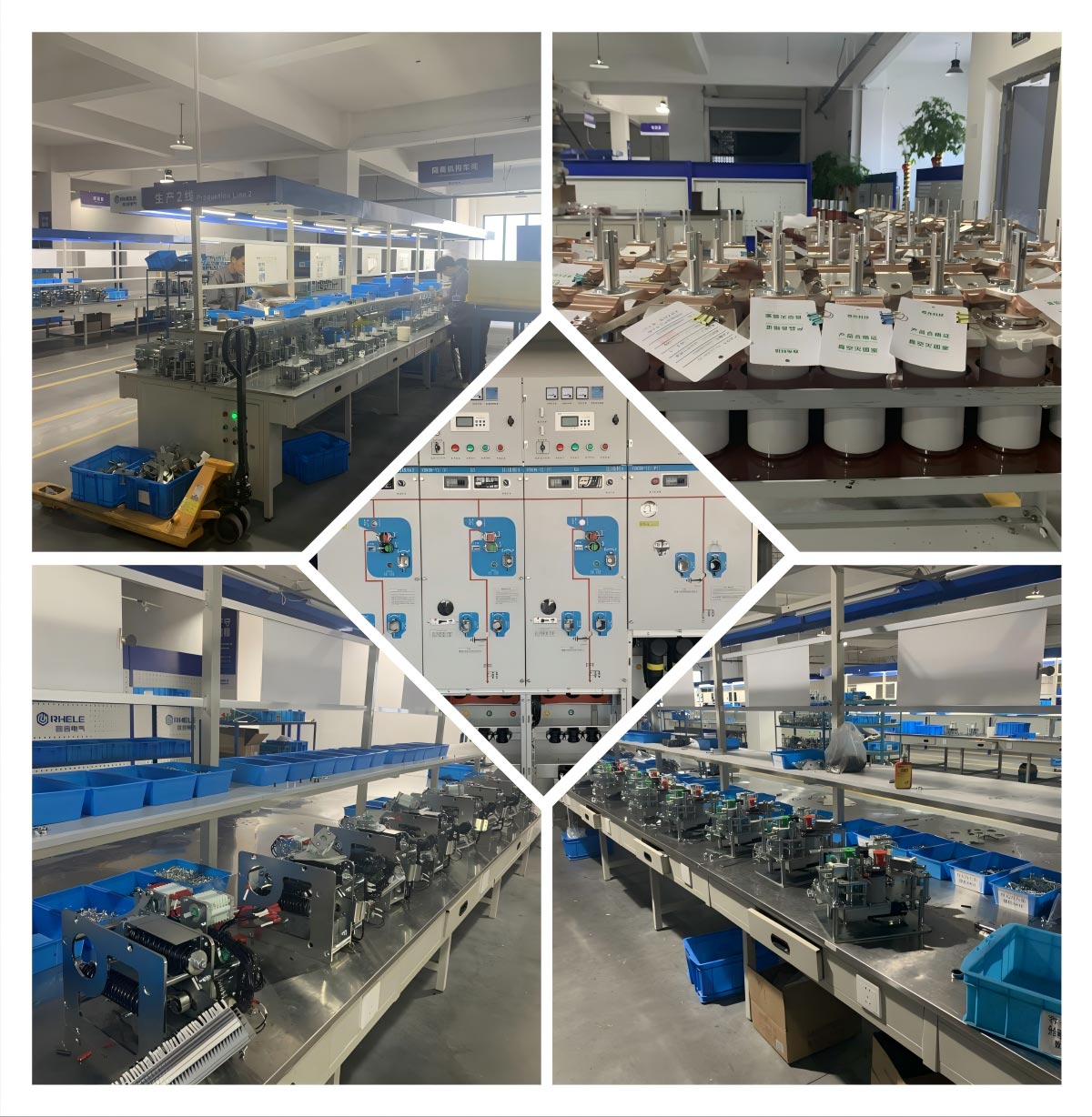

আমাদের কর্মশালা
