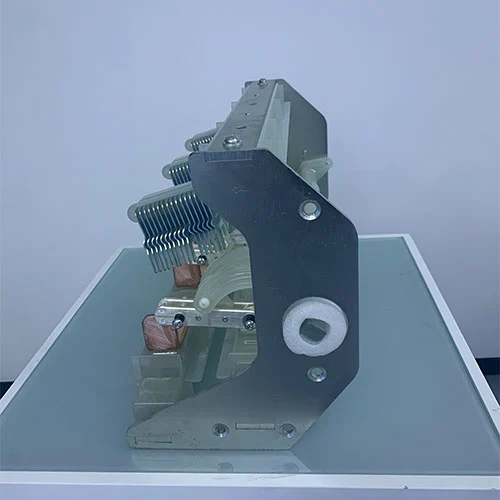

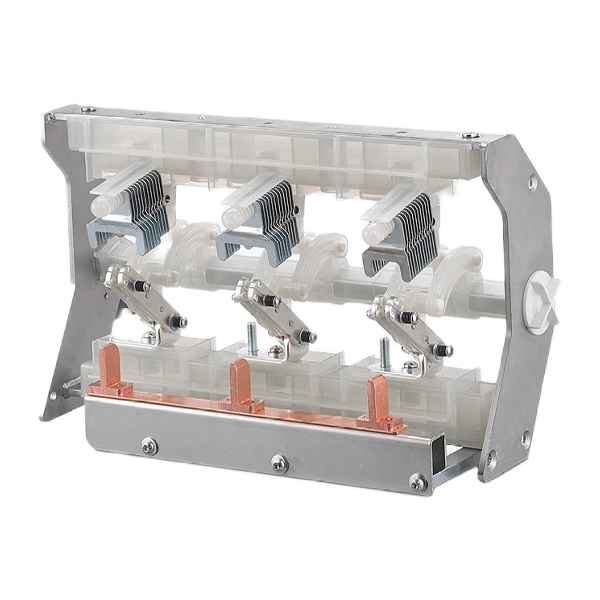

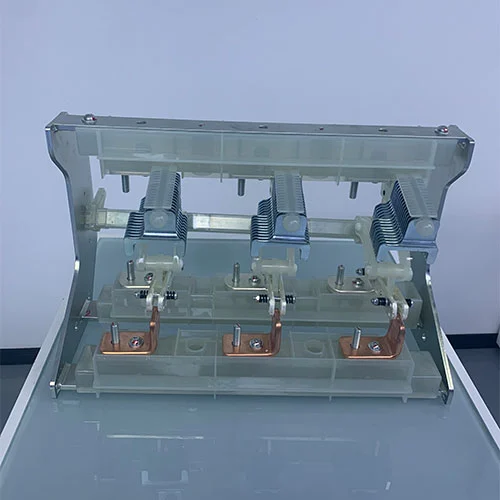

লোড ব্রেক সুইচ সহ 22kV ভ্যাকুয়াম সার্কিট ব্রেকার

রিং মেইন ইউনিট (RMUs) হল পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য একটি বহুল ব্যবহৃত সমাধান, বিশেষ করে শহুরে এলাকায় যেখানে স্থান সীমিত। এই ইউনিটগুলি একটি কমপ্যাক্ট, শক্তিশালী এবং নির্ভরযোগ্য সুইচগিয়ার সমাধান প্রদান করে। লোড ব্রেক সুইচ সহ 22kV ভ্যাকুয়াম সার্কিট ব্রেকার পরিবেশ বান্ধব রিং প্রধান ইউনিট এবং মাঝারি-ভোল্টেজ সুইচগিয়ারের একটি অপরিহার্য উপাদান। এটি বিশেষভাবে সাধারণ লোড অবস্থার অধীনে নিরাপদে এনার্জাইজিং এবং ডি-এনার্জাইজিং সার্কিটগুলির জন্য ডিজাইন করা হয়েছে।

আরএমইউ ডিজাইনে প্রযুক্তিগত অগ্রগতি

রিং প্রধান ইউনিট প্রযুক্তির বিকাশ ঘনিষ্ঠভাবে লোড সার্কিট ব্রেকার ডিজাইনের অগ্রগতির সাথে সিঙ্ক্রোনাইজ করা হয়েছে। আধুনিক RMU গুলি সাধারণত ভ্যাকুয়াম লোড ব্রেক সুইচ বা সালফার হেক্সাফ্লোরাইড গ্যাস-ইনসুলেটেড সুইচ দিয়ে সজ্জিত থাকে যা সিল করা স্টেইনলেস স্টিলের ট্যাঙ্কে রাখা হয়। এই কনফিগারেশন নিশ্চিত করে যে সরঞ্জামগুলি তার পরিষেবা জীবন জুড়ে রক্ষণাবেক্ষণের প্রয়োজন ছাড়াই স্বাভাবিকভাবে কাজ করে।

নির্ভরযোগ্যতা এবং ফল্ট বিচ্ছিন্নতা

আরএমইউ-এর অন্যতম প্রধান সুবিধা হল নেটওয়ার্ক অপারেটরদের ডিস্ট্রিবিউশন সিস্টেমকে বিভাজন করার ক্ষমতা, ত্রুটির জায়গাগুলিকে বিচ্ছিন্ন করা এবং অপ্রভাবিত গ্রাহকদের বিদ্যুৎ সরবরাহ ব্যাহত না করেই সরঞ্জাম রক্ষণাবেক্ষণ করা। এই কার্যকারিতা সমসাময়িক পাওয়ার নেটওয়ার্কগুলির দ্বারা প্রত্যাশিত উচ্চ নির্ভরযোগ্যতার মান পূরণের জন্য গুরুত্বপূর্ণ।

উন্নত নিরাপত্তা এবং কমপ্যাক্ট ডিজাইন

RMU-তে ব্যবহৃত লোড ব্রেক সুইচগুলি অন্যান্য সুইচিং ডিভাইসগুলির তুলনায় স্বতন্ত্র সুবিধা প্রদান করে। একটি উদ্ভাবনী থ্রি-পজিশন সুইচ কনফিগারেশনের মাধ্যমে দৃশ্যমান বিচ্ছিন্নতা এবং অবিচ্ছেদ্য আর্থিং প্রদান করার সময় তারা স্বাভাবিক লোড স্রোতকে বাধা দিতে পারে। একটি একক ডিভাইসের মধ্যে ফাংশনের এই সংমিশ্রণটি RMU-এর কমপ্যাক্ট ফুটপ্রিন্টে উল্লেখযোগ্যভাবে অবদান রাখে, যা স্থান-সীমাবদ্ধ ইনস্টলেশনের জন্য তাদের আদর্শ করে তোলে। অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে প্রিফেব্রিকেটেড সাবস্টেশন, উইন্ড টাওয়ার ইনস্টলেশন এবং শহুরে বিতরণ কেন্দ্র।

মডেল এবং অর্থ

লোড ব্রেক সুইচের কাজের নীতি

লোড ব্রেক সুইচ সহ একটি 22kV ভ্যাকুয়াম সার্কিট ব্রেকারের প্রধান কাজ হল বৈদ্যুতিক আর্ক পরিচালনা করা যা কারেন্ট প্রবাহের সময় পরিচিতিগুলি আলাদা হয়ে গেলে তৈরি হয়। যখন লোড ব্রেক সুইচটি লোডের অধীনে খোলে, বিচ্ছিন্ন পরিচিতিগুলির মধ্যে আয়নিত বাতাসের মাধ্যমে ক্ষণিকের জন্য বর্তমান চলতে থাকে এবং এটি একটি চাপ তৈরি করবে যার তাপমাত্রা কয়েক হাজার ডিগ্রিতে পৌঁছাবে। যোগাযোগের ক্ষয়, নিরোধক ক্ষতি এবং সম্ভাব্য সরঞ্জামের ব্যর্থতা রোধ করতে মিলিসেকেন্ডের মধ্যে কার্যকর চাপ বিলুপ্তির জন্য এটি অত্যন্ত গুরুত্বপূর্ণ।

RMU-এর জন্য আধুনিক লোড ব্রেক সুইচ দুটি প্রাথমিক প্রযুক্তির মাধ্যমে আর্ক বিলুপ্তি অর্জন করে: SF6 গ্যাস এবং ভ্যাকুয়াম বাধা।

SF6-ইনসুলেটেড রিং প্রধান ইউনিট বা সুইচগিয়ারে, এই যোগাযোগের উপাদানগুলি সালফার হেক্সাফ্লোরাইড গ্যাসযুক্ত সিল করা পাত্রে কাজ করে এবং চাপ নিয়ন্ত্রিত হয়। এই গ্যাস আর্ক-নিভানোর বৈশিষ্ট্যগুলি ব্যতিক্রমী, কারণ SF6 গ্যাসের ইলেক্ট্রোনেগেটিভ প্রকৃতি রয়েছে যা সহজেই মুক্ত ইলেকট্রনকে ক্যাপচার করে, দ্রুত আর্ক পাথকে ডি-আয়নাইজ করে এবং অস্তরক শক্তি পুনরুদ্ধার করে। যখন লোড ব্রেক সুইচের পরিচিতিগুলি আলাদা হয়ে যায়, তখন চাপটি SF6 বায়ুমণ্ডলের মধ্যে তৈরি হয় এবং গ্যাসের তাপ পরিবাহিতা এবং রাসায়নিক বৈশিষ্ট্য মিলিত হয়ে মিলিসেকেন্ডের মধ্যে চাপটিকে শীতল ও নিভিয়ে দেয়।

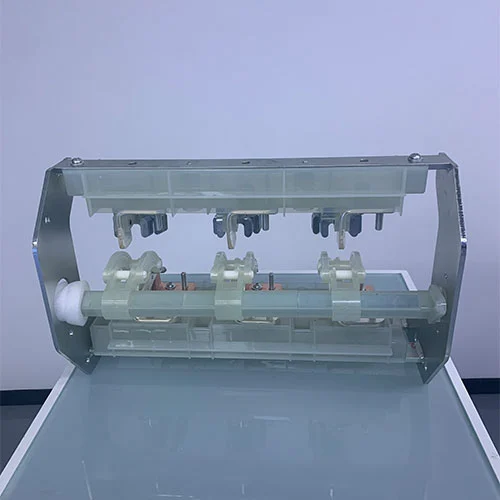

থ্রি-পজিশন মেকানিজম সুইচ ডিজাইনে একটি উল্লেখযোগ্য উদ্ভাবন উপস্থাপন করে। একটি একক চলমান যোগাযোগ সমাবেশ তিনটি প্রয়োজনীয় অবস্থান অর্জনের জন্য উল্লম্বভাবে বা ঘূর্ণায়মানভাবে ভ্রমণ করে। বন্ধ অবস্থানে, চলন্ত যোগাযোগ বাসবার এবং তারের সংযোগগুলিকে সেতু করে। ওপেন পজিশনে সরানো যোগাযোগটিকে একটি নিরপেক্ষ অবস্থানে নিয়ে যায় যেখানে উভয় সার্কিট বিচ্ছিন্ন থাকে। বাসবার থেকে বিচ্ছিন্নতা বজায় রাখার সময় আরও গতিবিধি আর্থিং যোগাযোগকে নিযুক্ত করে, তারকে মাটিতে সংযুক্ত করে।

যান্ত্রিক ইন্টারলকগুলি ভুল অপারেশন প্রতিরোধ করে, যেমন মূল সুইচটি বন্ধ থাকা অবস্থায় আর্থিং সুইচ বন্ধ করার চেষ্টা করা বা একটি ত্রুটিযুক্ত অবস্থায় সুইচটি পরিচালনা করা। এই ইন্টারলকগুলি সাধারণত যান্ত্রিক হয় এবং ইন্টারলক মেকানিজম ধ্বংস না করে ওভাররাইড করা যায় না, স্বাভাবিক অপারেশনে পরম নিরাপত্তা নিশ্চিত করে।

লোডব্রেক সুইচের মূল উদ্দেশ্য

রিং প্রধান ইউনিটের মধ্যে লোড ব্রেক সুইচগুলির একটি অত্যন্ত গুরুত্বপূর্ণ কাজ হল সাধারণ অপারেটিং অবস্থার অধীনে পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কগুলির নিরাপদ এবং নিয়ন্ত্রিত ব্যবস্থাপনা নিশ্চিত করা। বেশ কিছু নির্দিষ্ট উদ্দেশ্য এই অ্যাপ্লিকেশনকে গাইড করে:

নেটওয়ার্ক বিভাগীয়করণ - লোড ব্রেক সুইচগুলি অপারেটরদের ডিস্ট্রিবিউশন নেটওয়ার্কগুলিকে পরিচালনাযোগ্য বিভাগে বিভক্ত করার অনুমতি দেয়, রক্ষণাবেক্ষণের জন্য নির্দিষ্ট অংশগুলিকে আলাদা করে বা পুরো সিস্টেমটিকে ডি-এনার্জাইজ না করেই। এই ক্ষমতা আধুনিক রিং-প্রধান কনফিগার করা নেটওয়ার্কগুলির জন্য প্রত্যাশিত উচ্চ প্রাপ্যতাকে আন্ডারপিন করে৷

লোড কারেন্ট ইন্টার্পশন - সুইচটিকে অবশ্যই তার ডিজাইন রেটিং এর মধ্যে সমস্ত স্রোতকে নির্ভরযোগ্যভাবে বাধা দিতে হবে, ন্যূনতম ট্রান্সফরমার ম্যাগনেটাইজিং কারেন্ট থেকে সম্পূর্ণ রেট লোড কারেন্ট পর্যন্ত। এই অপারেশনাল ক্ষমতা রক্ষণাবেক্ষণ বা নেটওয়ার্ক পুনর্গঠনের জন্য পরিকল্পিত ডাউনটাইমের জন্য নিরাপদে এবং পদ্ধতিগতভাবে নিশ্চিত করতে পারে।

দৃশ্যমান বিচ্ছিন্নতা - যখন লোড ব্রেক সুইচ খোলা হয়, এটি লাইভ কন্ডাক্টর এবং বিচ্ছিন্ন অংশের মধ্যে একটি দৃশ্যমান বিরতি প্রদান করবে। যখন আমরা রক্ষণাবেক্ষণ করি এবং প্রায়শই যান্ত্রিক অবস্থান নির্দেশক এবং পর্যবেক্ষণ উইন্ডোগুলি সরবরাহ করি তখন বিচ্ছিন্নতার এই চাক্ষুষ নিশ্চিতকরণটি নিরাপত্তার জন্য অত্যন্ত গুরুত্বপূর্ণ।

ইন্টিগ্রেটেড আর্থিং - থ্রি-পজিশন ডিজাইন নিশ্চিত করে যে বহির্গামী সার্কিটগুলি কর্মীদের অ্যাক্সেস তার বা সংযুক্ত সরঞ্জামগুলির আগে ইতিবাচকভাবে আর্থ করা যেতে পারে। এই ফাংশনটি বাহ্যিক গ্রাউন্ডিং ডিভাইসগুলির প্রয়োজনীয়তা প্রতিস্থাপন করতে পারে এবং নিশ্চিত করতে পারে যে উপযুক্ত বিচ্ছিন্নতা সম্পন্ন হওয়ার পরেই গ্রাউন্ডিং অপারেশনগুলি করা হয়।

ট্রান্সফরমার সুরক্ষা সমন্বয় - লোড ব্রেক সুইচ এবং ফিউজের সংমিশ্রণে, লোড ব্রেক সুইচ ট্রান্সফরমার সুরক্ষা প্রদানের জন্য মাঝারি-ভোল্টেজ ফিউজগুলির সাথে সমন্বয় করে কাজ করে। যখন একটি ফিউজ কাজ করে, তখন একটি স্ট্রাইকার পিন রিলিজ করে এবং সুইচ মেকানিজমকে ট্রিপ করে, তিনটি পর্যায় খুলে দেয় এবং একক-ফেজিং প্রতিরোধ করে।

লোড ব্রেক স্যুইচ অ্যাপ্লিকেশন পরিসীমা

গ্রামীণ পাওয়ার গ্রিডে লোড ব্রেক সুইচ সহ 22kV ভ্যাকুয়াম সার্কিট ব্রেকার 6 kV থেকে 40.5 kV পর্যন্ত বিস্তৃত ভোল্টেজ স্তরের জন্য উপযুক্ত।

ইউটিলিটি ডিস্ট্রিবিউশন নেটওয়ার্ক - আরএমইউ সাধারণত শহরাঞ্চলের বিদ্যুৎ বিতরণ ব্যবস্থায় ব্যবহৃত হয়। এই মাঝারি-ভোল্টেজ সুইচগিয়ার বা আরএমইউ প্রাথমিক পাওয়ার সাবস্টেশনগুলিকে পাওয়ার ডিস্ট্রিবিউশন ট্রান্সফরমারের সাথে সংযুক্ত করে, যা সার্ভার আবাসিক, বাণিজ্যিক এবং মিশ্র-ব্যবহারের উন্নয়ন করে।

শিল্প সুবিধা - আরএমইউগুলি সাধারণত মাঝারি ভোল্টেজ পাওয়ার বিতরণের জন্য উত্পাদন কেন্দ্র, প্রক্রিয়াকরণ সুবিধা এবং শিল্প কমপ্লেক্সগুলিতে মাউন্ট করা হয়। লোড ব্রেক সুইচের বৈশিষ্ট্যগুলি কমপ্যাক্ট সাইজ একটি প্রিমিয়ামের জন্য খুবই গুরুত্বপূর্ণ, এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশন উত্পাদন বাধা কমিয়ে দেয়।

বাণিজ্যিক ভবন - RMUগুলি বড় বাণিজ্যিক উন্নয়ন, শপিং সেন্টার এবং অফিস কমপ্লেক্সেও ব্যবহৃত হয়। যা পুরো সুবিধা জুড়ে নির্ভরযোগ্যভাবে বিদ্যুৎ বিতরণ করা সহজ হতে পারে। ভাড়াটে এলাকা প্রভাবিত না করে রক্ষণাবেক্ষণের জন্য বিভাগগুলিকে বিচ্ছিন্ন করার ক্ষমতা অপারেশনাল নমনীয়তা প্রদান করে।

পুনর্নবীকরণযোগ্য শক্তি অ্যাপ্লিকেশন - গ্রিড সংযোগ এবং অভ্যন্তরীণ বন্টন ক্রমবর্ধমানভাবে সৌর ফটোভোলটাইক ইনস্টলেশন, বায়ু খামার এবং ব্যাটারি শক্তি স্টোরেজ সিস্টেমগুলিতে রিং প্রধান ইউনিটগুলি প্রয়োগ করা হয়৷ এই মাঝারি-ভোল্টেজ সুইচগুলিতে উপকূলীয় জারা প্রতিরোধ, ধুলো সুরক্ষা এবং বায়ু টাওয়ার স্থাপনের জন্য কমপ্যাক্ট মাত্রা সহ এই বৈশিষ্ট্যগুলি রয়েছে।

প্রিফেব্রিকেটেড সাবস্টেশন - শহুরে এবং শিল্প অ্যাপ্লিকেশনগুলির জন্য কমপ্যাক্ট সাবস্টেশনগুলি উচ্চ-ভোল্টেজ স্যুইচিং এবং সুরক্ষা বিভাগ হিসাবে RMU-কে একীভূত করে, সাধারণত একটি সাধারণ ঘেরের মধ্যে বিতরণ ট্রান্সফরমারের পাশাপাশি মাউন্ট করা হয়। এই ব্যবস্থাটি অন-সাইট ইনস্টলেশনের কাজকে কমিয়ে দেয় এবং একটি আবহাওয়ারোধী, নিরাপদ পাওয়ার সাপ্লাই পয়েন্ট প্রদান করে।

লোড ব্রেক সুইচের প্রযুক্তিগত পরামিতি

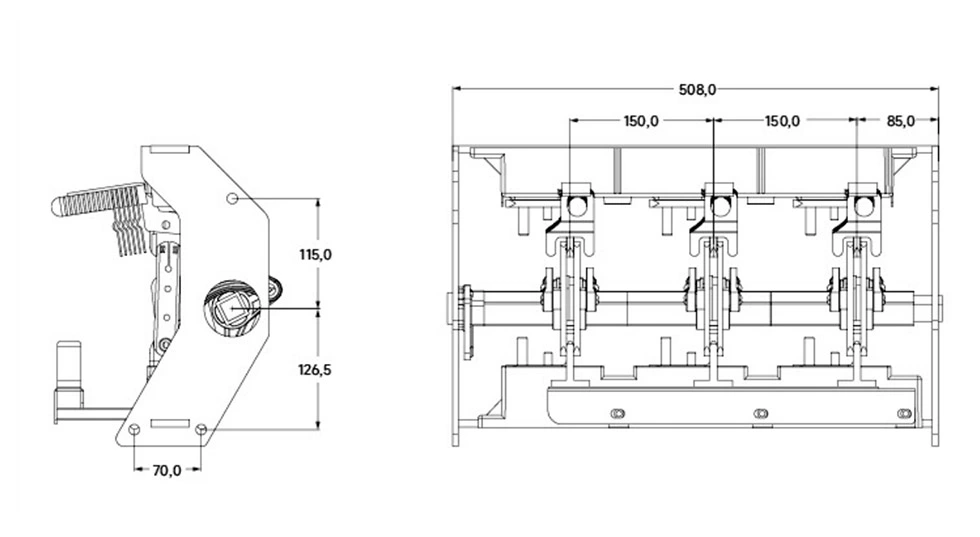

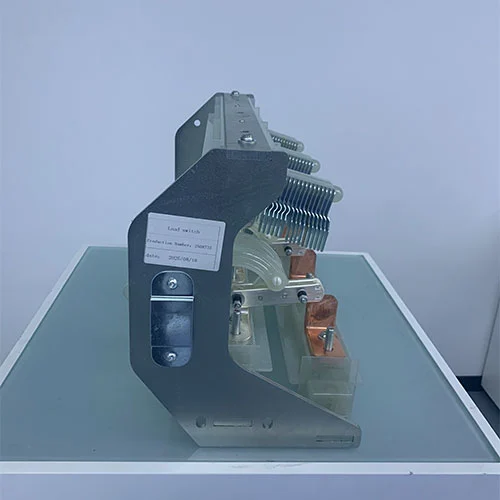

চেহারা এবং মাত্রা

FAQ

আরএমইউতে লোড ব্রেক সুইচ এবং সার্কিট ব্রেকারের মধ্যে পার্থক্য কী?

একটি লোড ব্রেক সুইচ রুটিন সুইচিং অপারেশনের সময় স্বাভাবিক লোড স্রোতকে বাধা দেওয়ার জন্য ডিজাইন করা হয়েছে, যখন একটি সার্কিট ব্রেকার শর্ট-সার্কিট অবস্থার সময় অনেক বেশি ফল্ট স্রোতকে বাধা দিতে পারে। RMU কনফিগারেশনে, লোড ব্রেক সুইচগুলি প্রতিদিনের সুইচিং পরিচালনা করে এবং পৃথক ফিউজ বা সার্কিট ব্রেকারগুলি ত্রুটি সুরক্ষা প্রদান করে।

কিভাবে তিন অবস্থানের সুইচ কাজ করে?

থ্রি-পজিশন সুইচটি একটি একক চলন্ত যোগাযোগ ব্যবহার করে যা তিনটি অবস্থানের মধ্যে ভ্রমণ করে: বন্ধ (বাসবারকে কেবলের সাথে সংযুক্ত করা), খোলা (উভয়টিকে বিচ্ছিন্ন করা), এবং আর্থেড (বাসবার বিচ্ছিন্নতা বজায় রাখার সময় মাটিতে তারের সংযোগ করা)। এই ইন্টিগ্রেটেড ডিজাইন সঠিক সিকোয়েন্সিং এবং দৃশ্যমান বিচ্ছিন্নতা নিশ্চিত করে।

একটি লোড ব্রেক সুইচ ফল্ট কারেন্ট বাধা দিতে পারে?

না, লোড ব্রেক সুইচ ফল্ট বর্তমান বাধা জন্য ডিজাইন করা হয় না. সুইচ-ফিউজ সংমিশ্রণে, ফিউজগুলি ফল্ট কারেন্টকে বাধা দেয় এবং ফিউজ কাজ করার পরেই সুইচটি খোলে। উচ্চতর ফল্ট লেভেলের জন্য, প্রতিরক্ষামূলক রিলে সহ সার্কিট ব্রেকার প্রয়োজন।

লোড ব্রেক সুইচগুলির জন্য কী রক্ষণাবেক্ষণের প্রয়োজন হয়?

সিল করা RMU ট্যাঙ্কগুলিতে আধুনিক SF6-ইনসুলেটেড লোড ব্রেক সুইচগুলি জীবনের জন্য রক্ষণাবেক্ষণ-মুক্ত ডিজাইন করা হয়েছে। সমস্ত অভ্যন্তরীণ উপাদানগুলিকে দূষণ থেকে রক্ষা করার জন্য একটি ট্যাঙ্কে সিল করা হয়েছে, এবং SF6 গ্যাসের স্বাভাবিক পরিষেবা জীবন জুড়ে পুনঃপূরণের প্রয়োজন নেই। সমস্ত অভ্যন্তরীণ উপাদানগুলি একটি ট্যাঙ্কে সিল করা হয়েছে এবং SF থেকে সুরক্ষিত করার জন্য কোনও SF6 গ্যাসের প্রয়োজন নেই। স্বাভাবিক সেবা জীবন। প্রস্তুতকারকের অপারেশন ম্যানুয়ালের উপর ভিত্তি করে বাহ্যিক প্রক্রিয়াগুলির নিয়মিত পরিদর্শন এবং তৈলাক্তকরণের প্রয়োজন হতে পারে।

সুইচ খোলা বা বন্ধ যে রাজ্যগুলি আমি কিভাবে পেতে পারি?

লোড ব্রেক সুইচগুলি অবস্থানের একাধিক ইঙ্গিত প্রদান করে: অপারেটিং মেকানিজমের যান্ত্রিক সূচকগুলি বর্তমান অবস্থা দেখায়, নকল চিত্রগুলি প্রকৃত সার্কিট কনফিগারেশনের প্রতিনিধিত্ব করে এবং অনেক RMU-তে যোগাযোগের অবস্থানের সরাসরি ভিজ্যুয়াল নিশ্চিতকরণের জন্য পর্যবেক্ষণ উইন্ডো অন্তর্ভুক্ত থাকে। কিছু সরঞ্জাম দূরবর্তী ইঙ্গিতের জন্য অক্জিলিয়ারী সুইচ অন্তর্ভুক্ত করে।

কি ভোল্টেজ রেঞ্জ পাওয়া যায়?

লোড ব্রেক সুইচগুলির রেট করা ভোল্টেজের পরিসর সাধারণত 6 কেভি থেকে 40.5 কেভি, সাধারণ রেটিং 11 কেভি, 17.5 কেভি, 24 কেভি এবং 33 কেভি। প্রতিটি ভোল্টেজ রেটিং নির্দিষ্ট অন্তরণ স্তর এবং পরীক্ষার প্রয়োজনীয়তার জন্য।

লোড ব্রেক সুইচগুলি কি আউটডোর ইনস্টলেশনের জন্য উপযুক্ত?

হ্যাঁ, তবে ঘের এবং পাওয়ার সরবরাহকারীদের সাথে কনফিগার করতে হবে। বহিরঙ্গন প্রয়োগের জন্য অনেক RMUs আবহাওয়ারোধী ক্যাবিনেট, জারা-প্রতিরোধী উপকরণ এবং সিল করা ট্যাঙ্কগুলিকে অন্তর্ভুক্ত করে যা পরিবেশগত এক্সপোজার থেকে অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করে। যা প্রায়শই ট্রান্সফরমারের সাথে প্রিফেব্রিকেটেড সাবস্টেশনে মাউন্ট করা হয়। বহিরঙ্গন ইউনিট অতিরিক্ত প্রবেশ সুরক্ষা এবং UV প্রতিরোধের প্রয়োজনীয়তা পূরণ করতে হবে।
