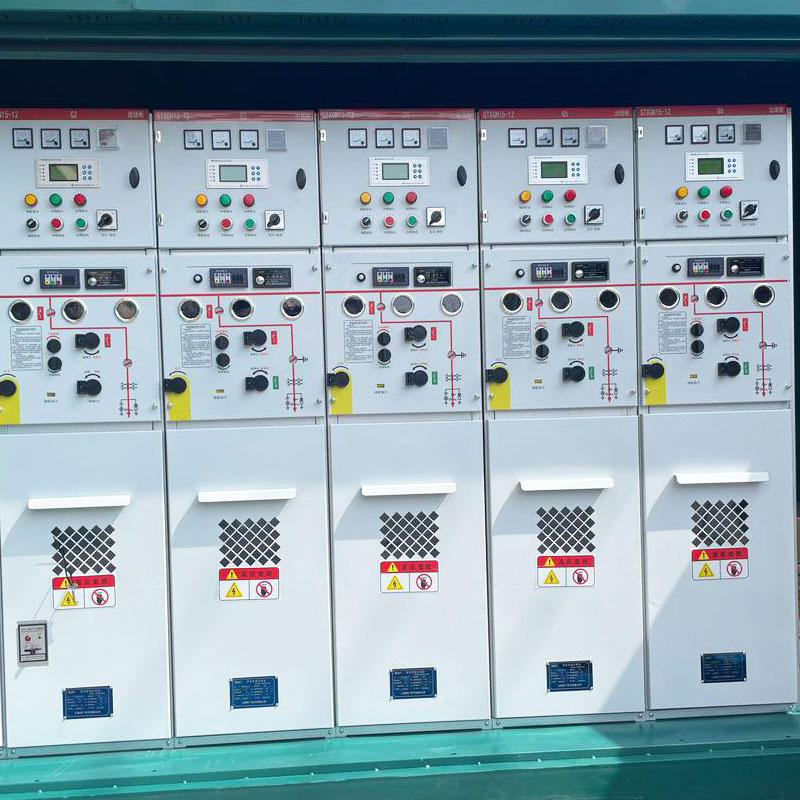

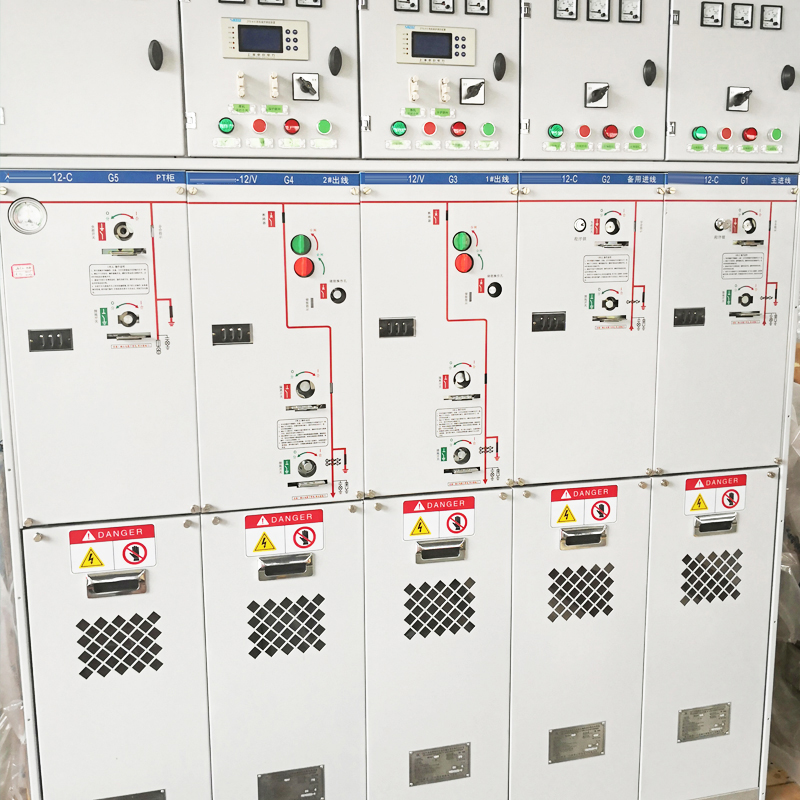

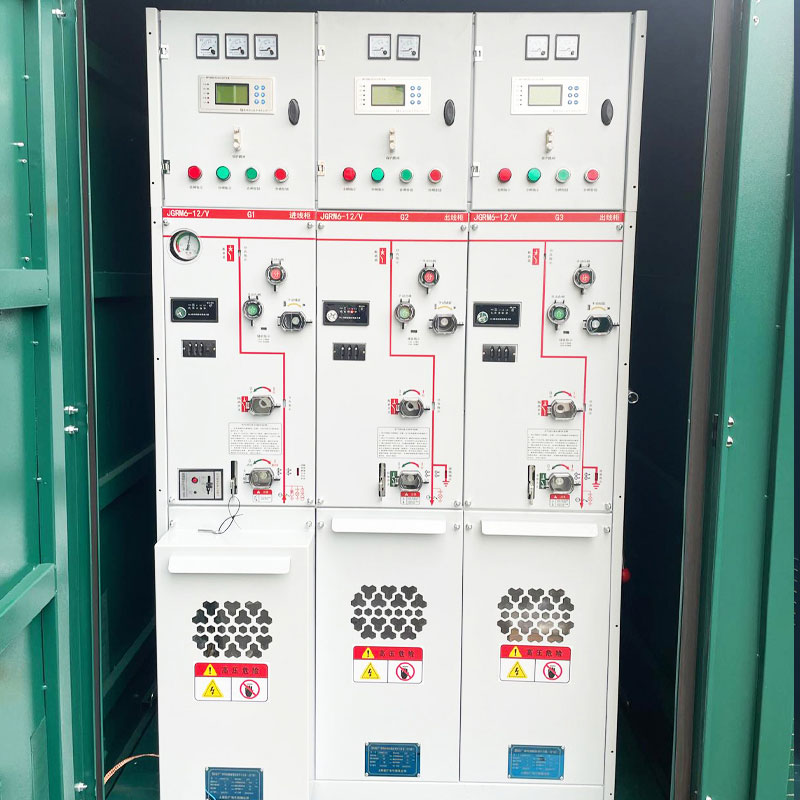

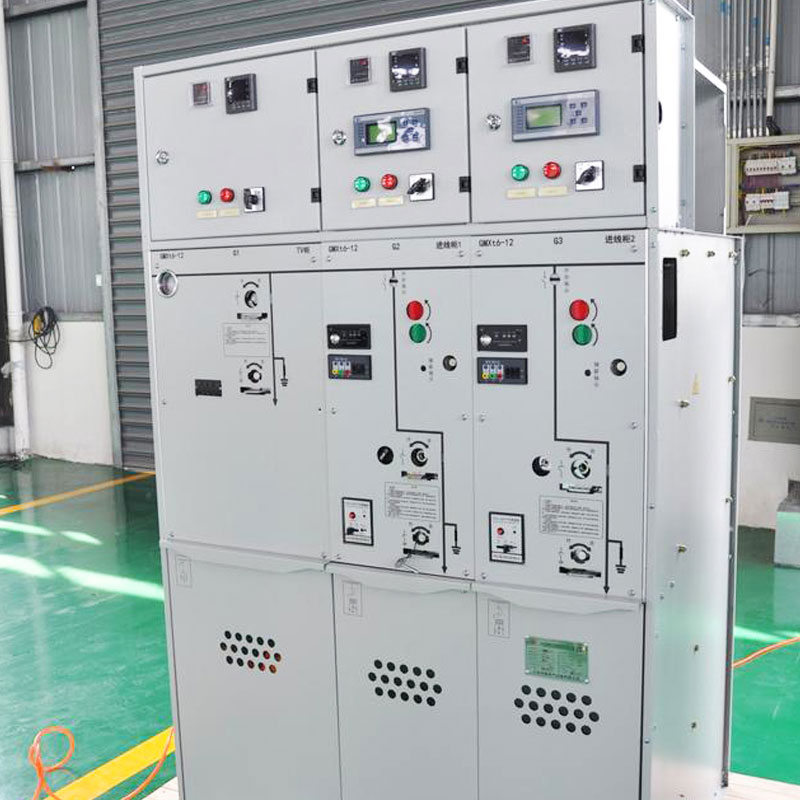

12KV পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ার

পরিবেশ বান্ধব সুইচগিয়ারের বাজারের শেয়ার বিশ্বব্যাপী বাড়তে থাকায়, Cotenele বিদ্যুৎ শিল্পে 12KV পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ারের অন্যতম গুরুত্বপূর্ণ সরবরাহকারী হয়ে উঠেছে।

12kV পরিবেশবান্ধব গ্যাস-অন্তরক সুইচগিয়ার বলতে 12 কেভি রেটেড ভোল্টেজ সহ পাওয়ার সিস্টেমে ব্যবহৃত ধাতব-ঘেরা সুইচগিয়ারকে বোঝায় যা বৈদ্যুতিক শক্তি গ্রহণ এবং বিতরণের জন্য, যেখানে নিরোধক এবং আর্ক-নিভানোর মাধ্যম প্রাথমিকভাবে SF₆xapot, গ্রীনহাউস (Greenhouse) নয়। পরিবর্তে, এটি শুষ্ক বায়ু, নাইট্রোজেন, পরিবেশ বান্ধব গ্যাস মিশ্রণ বা কঠিন নিরোধক উপকরণের মতো প্রযুক্তি ব্যবহার করে, যার লক্ষ্য গ্রীনহাউস গ্যাস নির্গমন এবং পরিবেশ দূষণ কমানো বা দূর করা। আমাদের পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ার প্রাসঙ্গিক আন্তর্জাতিক মান যেমন IEC 62，E1U7，IEC 62) পূরণ করে। 2024/573，IEEE/ANSI C37.20 এবং UL/NEMA মান

কেন পরিবেশ বান্ধব?

মূল "পরিবেশগত বন্ধুত্ব" প্রতিফলিত হয়:

• পরিবেশ-বান্ধব নিরোধক মাধ্যম: Sf6 বিনামূল্যে, প্রাথমিক অংশগুলি, যেমন সুইচ, বাসবারগুলি, শুষ্ক বায়ু এবং N2 এর মতো পরিবেশ-বান্ধব গ্যাসে ভরা স্টেইনলেস স্টিলের গ্যাস ট্যাঙ্কে সিল করা হয়। ভ্যাকুয়াম ইন্টারপ্টার শর্ট-সার্কিট ব্রেকিং পরিচালনা করে। গ্লোবাল ওয়ার্মিং পটেনশিয়াল (GWP) শূন্যের কাছাকাছি শুষ্ক বায়ু বা নাইট্রোজেন। এর জীবনচক্রের শেষে, বিশেষ পুনরুদ্ধার ছাড়াই গ্যাস সরাসরি বায়ুমণ্ডলে ছেড়ে দেওয়া যেতে পারে।
• পুনর্ব্যবহারযোগ্য উপকরণ: 90% এরও বেশি উপকরণ পুনর্ব্যবহৃত করা যেতে পারে যখন পণ্যের জীবন শেষ হয়, এটি সম্পদের অপচয় এবং পরিবেশ দূষণ কমাতে পারে।
• লো-কার্বন অপারেশন: কিছু মডেল অপ্টিমাইজড ডিজাইন এবং প্রাকৃতিক কনভেকশন কুলিং (ফ্যানলেস অপারেশন) এর মাধ্যমে শক্তি খরচ কমায়।

কাজের শর্ত

1. পরিবেষ্টিত বায়ু তাপমাত্রা: সর্বোচ্চ +40°C, সর্বনিম্ন -50°C

2. আপেক্ষিক বায়ু আর্দ্রতা: দৈনিক গড় 95% এর বেশি নয়, মাসিক গড় 90% এর বেশি নয়

3. উচ্চতা ≤1500 মি (মান মুদ্রাস্ফীতির চাপে)

4. ভূমিকম্পের তীব্রতা 8 মাত্রার বেশি নয়

5. আগুন, বিস্ফোরণ, ভারী দূষণ, রাসায়নিক ক্ষয় এবং তীব্র কম্পন থেকে মুক্ত অবস্থানগুলি

বিশেষ শর্ত:

• বিশেষ অপারেটিং অবস্থার জন্য যা স্বাভাবিক অপারেটিং অবস্থার থেকে পৃথক, প্রস্তুতকারক এবং শেষ ব্যবহারকারীর মধ্যে চুক্তিতে পৌঁছানো হবে। যদি ব্যতিক্রমী কঠোর অপারেটিং পরিবেশ জড়িত থাকে, তবে প্রস্তুতকারক এবং সরবরাহকারীর সাথে পরামর্শ বাধ্যতামূলক।
• যখন বৈদ্যুতিক সরঞ্জামগুলি 2000 মিটারের বেশি উচ্চতায় ইনস্টল করা হয়, তখন বিশেষ ইঙ্গিত প্রদান করা হবে যাতে উত্পাদনের সময় ঘেরের কাঠামো সামঞ্জস্য করা যায়।

প্রধান প্রযুক্তিগত পরামিতি

পরিবেশ বান্ধব সুইচগিয়ার/আরএমইউ এর গঠন?

12kV পরিবেশগতভাবে বন্ধুত্বপূর্ণ সুইচগিয়ার সাধারণত একটি মডুলার ডিজাইন গ্রহণ করে, কার্যকরী ইউনিটগুলির নমনীয় সমন্বয় সহ যা একটি সাধারণ গ্যাস ট্যাঙ্কে বা আলাদাভাবে সিল করা যেতে পারে। কাঠামোটি উপরের বিচ্ছিন্নতা বা নিম্ন বিচ্ছিন্নতার সাথে সাজানো যেতে পারে। প্রধান উপাদানগুলি নিম্নলিখিত বিভাগে বিভক্ত:

বগি

1. গ্যাস-অন্তরক বগি: সুইচগিয়ারের কোর সিল করা চেম্বার, শুষ্ক বায়ু বা নাইট্রোজেন দিয়ে ভরা। সমস্ত প্রাইমারি লাইভ পার্টস (বাসবার, সুইচ, কানেকশন) সম্পূর্ণরূপে সিল করা হয়েছে, IP67 সুরক্ষা রেটিং অর্জন করে, বাহ্যিক পরিবেশ দ্বারা প্রভাবিত হয় না।

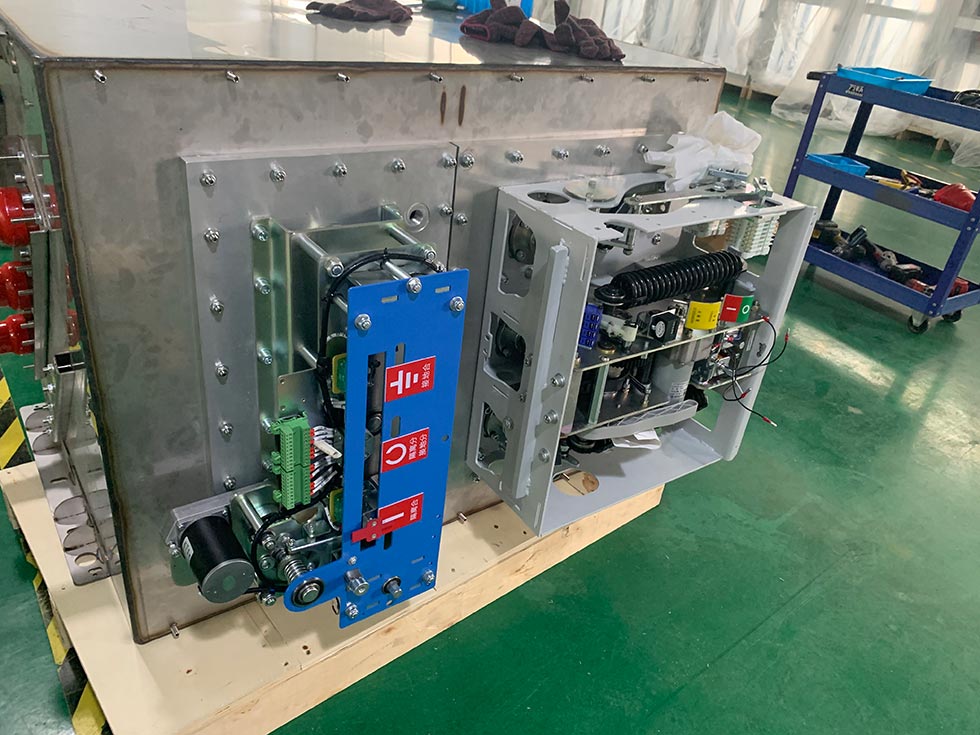

2. মেকানিজম কম্পার্টমেন্ট: গ্যাস-ইনসুলেটেড কম্পার্টমেন্টের বাইরে অবস্থিত, স্থানীয় এবং দূরবর্তী অপারেশনের জন্য অপারেটিং মেকানিজম এবং সেকেন্ডারি উপাদানগুলিকে হাউজিং করে।

তারের বগি: তারের বগির প্রধান কাজটি আগত এবং বহির্গামী কেবলগুলিকে সংযুক্ত করতে ব্যবহৃত হয়, সাধারণত সুইচগিয়ারের নীচে অবস্থিত, পর্যবেক্ষণ জানালা, আলোর সরঞ্জাম এবং নিরাপত্তার জন্য যান্ত্রিক ইন্টারলকিং ডিভাইসগুলি দিয়ে সজ্জিত।

3. লো-ভোল্টেজ কম্পার্টমেন্ট (ইনস্ট্রুমেন্ট বক্স): লো-ভোল্টেজ কম্পার্টমেন্ট (ইনস্ট্রুমেন্ট বক্স) সাধারণত সুইচগিয়ারের শীর্ষে অবস্থিত এবং প্রধানত প্রতিরক্ষামূলক রিলে, বুদ্ধিমান মনিটরিং মডিউল এবং এনার্জি মিটারের মতো সেকেন্ডারি সরঞ্জাম ইনস্টল করতে ব্যবহৃত হয়।

4. প্রেসার রিলিফ চ্যানেল: প্রেসার রিলিফ চ্যানেলটি গ্যাস ইনসুলেটেড চেম্বারের একপাশে অবস্থিত এবং এটি ফাটল ডিস্ক দিয়ে সজ্জিত, যা অপারেটর এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করতে চরম ত্রুটির পরিস্থিতিতে নিরাপদে চাপ ছেড়ে দিতে পারে।

মূল অভ্যন্তরীণ উপাদান:

1. ভ্যাকুয়াম ইন্টারপ্টার: সার্কিট ব্রেকার বা লোড ব্রেক সুইচের আর্ক-নিভিং কোর। এটি একটি উচ্চ ভ্যাকুয়ামে চাপকে নিভিয়ে দেয়, দীর্ঘ জীবন, রক্ষণাবেক্ষণ-মুক্ত অপারেশন এবং উচ্চ ব্রেকিং ক্ষমতা প্রদান করে।

2. তিন-অবস্থান সংযোগ বিচ্ছিন্ন: বদ্ধ, বিচ্ছিন্ন এবং আর্থযুক্ত অবস্থানগুলিকে একীভূত করে৷ প্রায়শই সার্কিট সুইচিং এবং নিরাপদ বিচ্ছিন্নতার জন্য ভ্যাকুয়াম সুইচের সাথে মিলিত হয়। উপরের এবং নিম্ন বিচ্ছিন্নতার মধ্যে পার্থক্য ব্রেকারের সাথে সম্পর্কিত এর অবস্থানের মধ্যে রয়েছে।

3. প্রধান বাসবার: বৈদ্যুতিক শক্তি সংগ্রহ এবং বিতরণের জন্য কন্ডাক্টর। পার্শ্ব বা শীর্ষ এক্সটেনশন সংযোগগুলি সুইচগিয়ার ইউনিটগুলির মধ্যে নমনীয় সমন্বয় এবং প্রসারণের অনুমতি দেয়।

4. অপারেটিং মেকানিজম: সুইচ খোলা/বন্ধ করার জন্য শক্তি সরবরাহ করে এবং একটি সম্পূর্ণ "পাঁচ-প্রতিরোধ" যান্ত্রিক ইন্টারলক সিস্টেম অন্তর্ভুক্ত করে।

5. ইন্টেলিজেন্ট মনিটরিং এবং সুরক্ষা ডিভাইস: গ্যাস পর্যবেক্ষণ সরঞ্জাম, ভোল্টেজ উপস্থিতি সূচক, বর্তমান/ভোল্টেজ সেন্সর, মাইক্রোপ্রসেসর-ভিত্তিক সমন্বিত সুরক্ষা রিলে এবং স্মার্ট অনলাইন মনিটরিং সমাধান (ঘনত্ব রিলে, চাপ পরিমাপক, তাপমাত্রা, আর্দ্রতা নিরীক্ষণ) সমর্থনকারী এবং পুনরায় বিতরণ অটোম নিয়ন্ত্রণ অন্তর্ভুক্ত করে।

6. অন্যান্য উপাদান: তারের সমাপ্তি, সার্জ অ্যারেস্টার, ইন্সট্রুমেন্ট ট্রান্সফরমার ইত্যাদি।

শ্রেণীবিভাগ

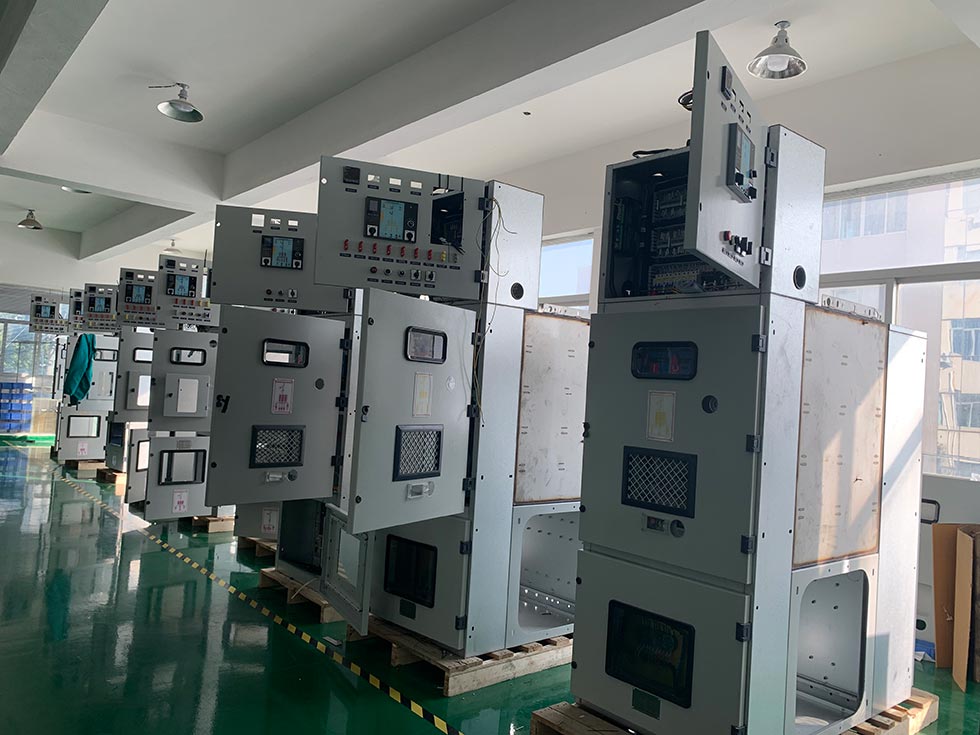

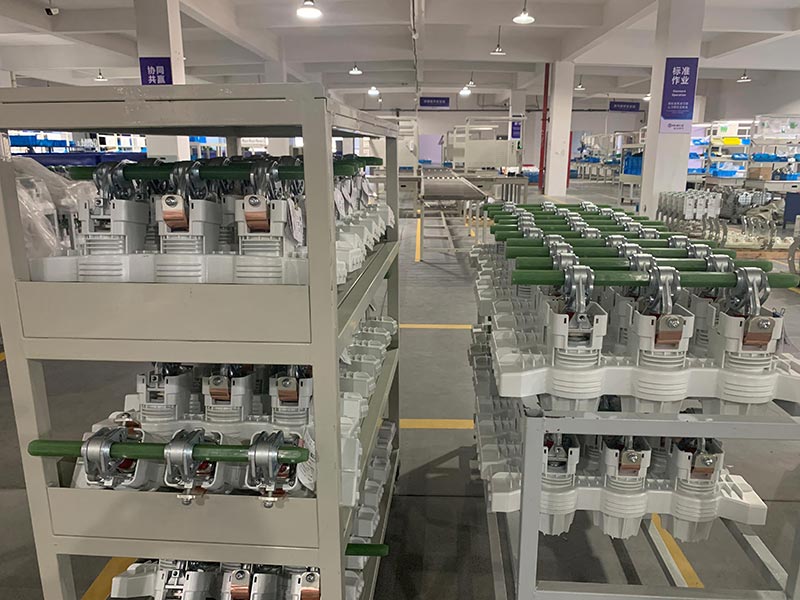

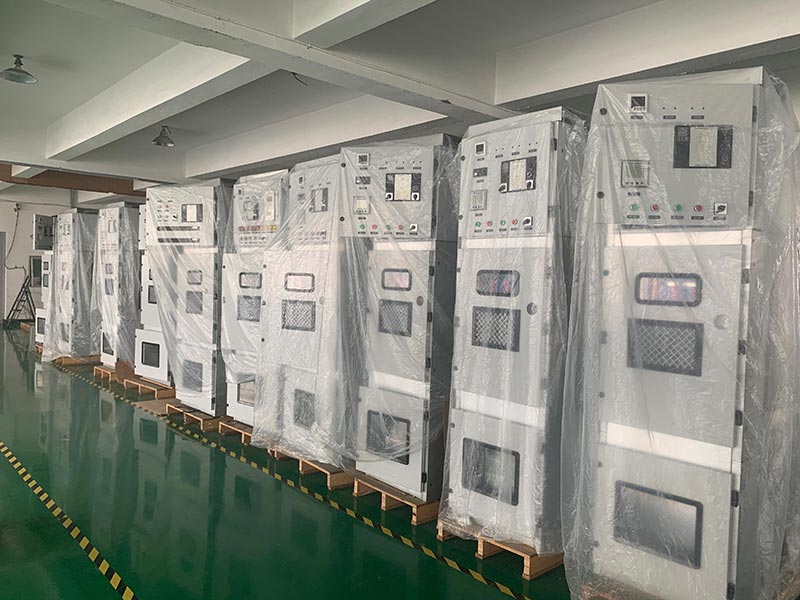

আমাদের কর্মশালা

মূল পণ্যের সুবিধা

1. সবুজ এবং পরিবেশ বান্ধব

শূন্য বা শূন্যের কাছাকাছি অন্তরণ মাঝারি GWP; সম্পূর্ণরূপে SF₆-মুক্ত, গ্রিনহাউস গ্যাস নির্গমন নয়; উচ্চ উপাদান পুনর্ব্যবহারযোগ্যতা।

2. নিরাপদ এবং নির্ভরযোগ্য

সম্পূর্ণরূপে উত্তাপ এবং সীলমোহর - বাহ্যিক পরিবেশ দ্বারা প্রভাবিত না লাইভ অংশ; এমনকি শূন্য গেজ চাপেও নিরোধক প্রয়োজনীয়তা পূরণ করে; উচ্চ সুরক্ষা রেটিং (গ্যাস ট্যাঙ্কের জন্য IP67); সম্পূর্ণ পাঁচ-প্রতিরোধ ইন্টারলকিং।

3. কম্প্যাক্ট গঠন

একই-স্পেক SF₆ সুইচগিয়ারের সাথে তুলনীয় ভলিউম (প্রস্থ 460 মিমি, 420 মিমি, ইত্যাদি হতে পারে); ছোট পায়ের ছাপ; প্রাচীর-মাউন্ট করা যেতে পারে, ব্যাপকভাবে সাবস্টেশন স্থান সংরক্ষণ করে।

4. রক্ষণাবেক্ষণ-মুক্ত বা কম রক্ষণাবেক্ষণ

ভ্যাকুয়াম ইন্টারপ্টারের দীর্ঘ জীবন (যেমন, 10,000 যান্ত্রিক অপারেশন); এইচভি নিরোধক অংশ বার্ধক্য প্রবণ নয়; প্রধান উপাদান কোন পর্যায়ক্রমিক রক্ষণাবেক্ষণ প্রয়োজন; অপারেটিং খরচ হ্রাস।

5. শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা

কঠোর পরিস্থিতিতে স্থিতিশীল অপারেশন: উচ্চ উচ্চতা, চরম ঠান্ডা, আর্দ্রতা, দূষণ, উপকূলীয় লবণের কুয়াশা, শক্তিশালী বালির ঝড়।

6. উচ্চ বুদ্ধিমত্তা স্তর

অনলাইন পর্যবেক্ষণ এবং গ্যাসের চাপ, তাপমাত্রা, আর্দ্রতা, বর্তমান, ভোল্টেজের প্রাথমিক সতর্কতা সমর্থন করে; ডিস্ট্রিবিউশন অটোমেশন এবং আইওটি ফাংশনকে একীভূত করে।

7. নমনীয় সম্প্রসারণ

মডুলার ডিজাইন পার্শ্ব সম্প্রসারণ, শীর্ষ সম্প্রসারণ, সাধারণ গ্যাস ট্যাঙ্ক, বা পৃথক গ্যাস ট্যাঙ্ক সমর্থন করে; সুবিধাজনক অন-সাইট সমাবেশ এবং সংযোগ।

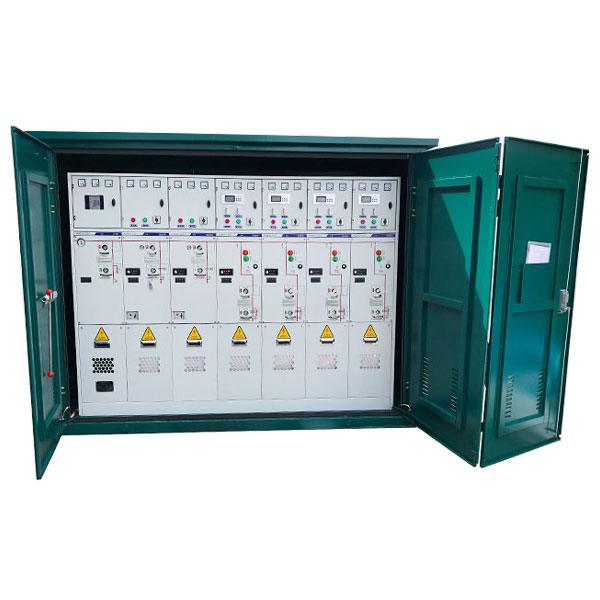

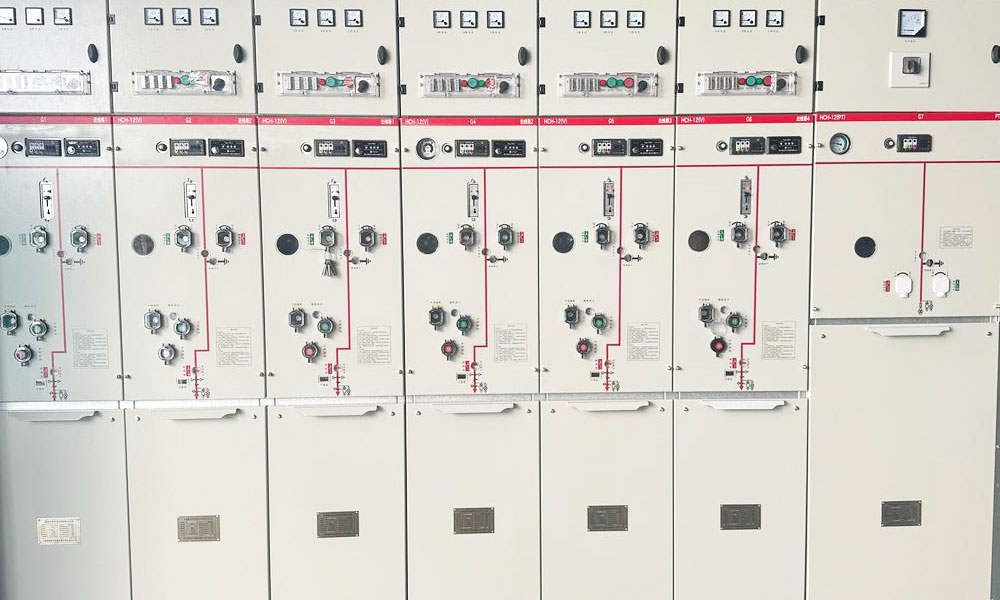

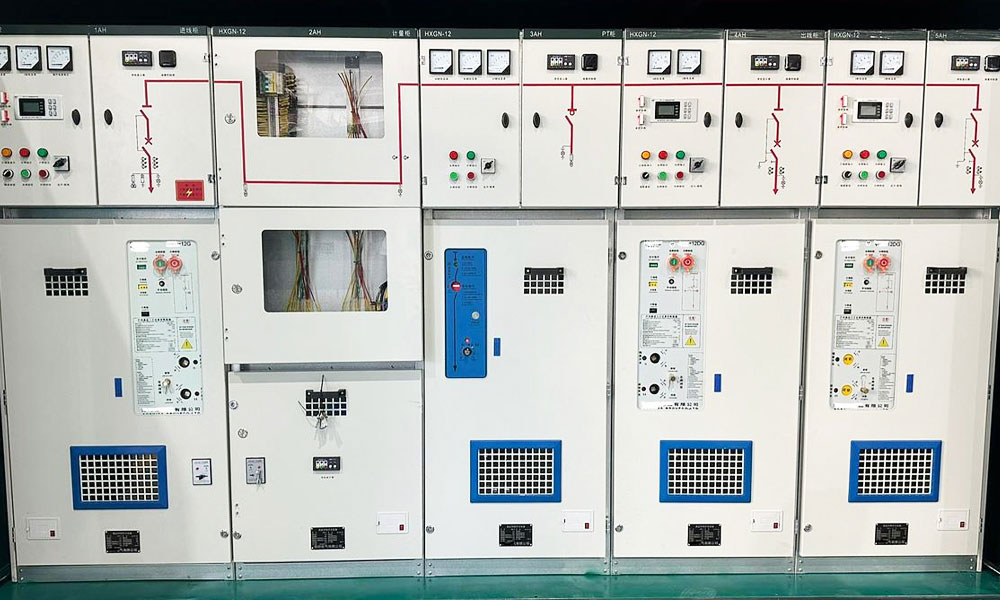

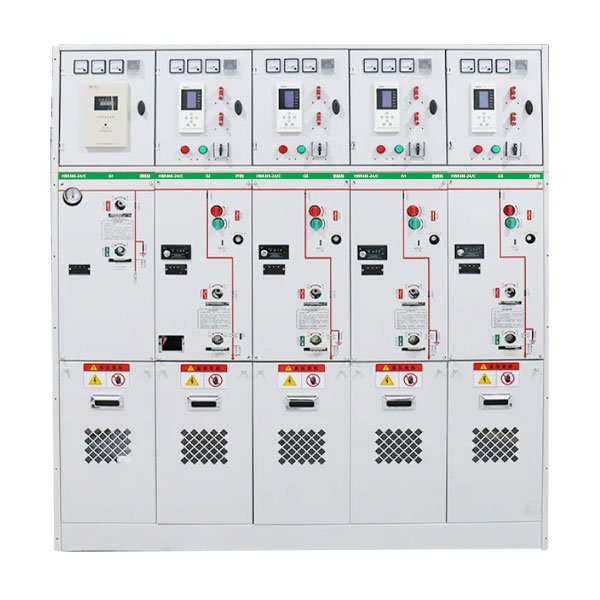

পণ্য শো
