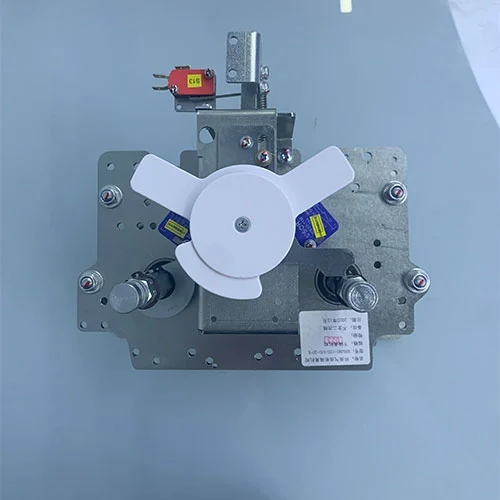

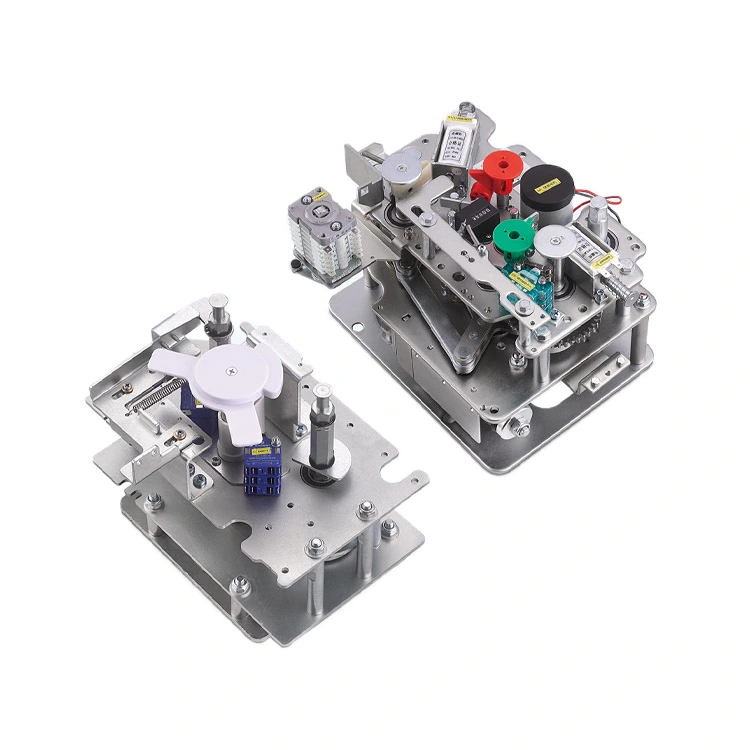

আইসোলেশন মেকানিজম সহ 11KV মাঝারি ভোল্টেজ VCB ব্রেকার

আধুনিক বিদ্যুৎ বিতরণ ব্যবস্থায় মাঝারি-ভোল্টেজ সুইচগিয়ারের গুরুত্বপূর্ণ কাজ হল বৈদ্যুতিক সার্কিটগুলির সুরক্ষা, নিয়ন্ত্রণ এবং বিচ্ছিন্নতা। মানুষ এখন পরিবেশ সুরক্ষায় আরও বেশি মনোযোগ দিচ্ছে, তাই "পরিবেশ বান্ধব সুইচগিয়ার" পরিচ্ছন্ন বায়ু, ভ্যাকুয়াম, বা ফ্লুরোনিট্রিল-ভিত্তিক গ্যাসের মিশ্রণগুলিকে প্রথাগত SF₆-এর পরিবর্তে পরিচ্ছন্ন মাধ্যম হিসাবে গ্রহণ করে। আইসোলেশন মেকানিজম সহ 11KV মিডিয়াম ভোল্টেজ VCB ব্রেকার এই পরিবেশগতভাবে সুইচগিয়ারের একটি মূল উপাদান।

এই পণ্যের উদ্দেশ্য কি?

এটি প্যানেলের মূল উপাদান যা সার্কিট ব্রেকার এবং সংযোগ বিচ্ছিন্নকারী পরিচিতিগুলি খুলতে (ট্রিপ) এবং বন্ধ করার প্রয়োজনীয় আদেশগুলি কার্যকর করার জন্য দায়ী৷ এই প্রক্রিয়াটির নির্ভুলতা, গতি এবং নির্ভরযোগ্যতা সরাসরি বৈদ্যুতিক নেটওয়ার্কের সুরক্ষা এবং বিদ্যুৎ সরবরাহের ধারাবাহিকতাকে প্রভাবিত করে৷ শিল্প সমীক্ষা দ্বারা প্রমাণিত, অপারেটিং মেকানিজম হল সবচেয়ে জটিল সাব-সিস্টেম, যার বেশিরভাগ সার্কিট ব্রেকার ফল্ট এবং ব্যর্থতাগুলি এটির পিছনে চিহ্নিত করা হয়েছে, যা এর নকশা এবং অবস্থাকে সর্বোত্তম করে তুলেছে।

কী স্পেসিফিকেশন

মডেল এবং অর্থ

অপারেটিং মেকানিজমের উদ্দেশ্য কী?

অপারেটিং মেকানিজম হল মাঝারি-ভোল্টেজ সুইচগিয়ারের একটি গুরুত্বপূর্ণ সমন্বিত উপাদান। এটি খোলা এবং বন্ধ অবস্থানের মধ্যে প্রধান বর্তমান-বহনকারী পরিচিতিগুলিকে দ্রুত সরানোর জন্য যান্ত্রিক শক্তি সঞ্চয় করে এবং প্রকাশ করে। একটি মধ্যস্থতাকারী হিসাবে কাজ করে, এটি একটি স্বল্প-শক্তি নিয়ন্ত্রণ সংকেত (ম্যানুয়াল পুশ-বোতাম বা বৈদ্যুতিক রিলে) রূপান্তর করে যোগাযোগগুলিকে নির্ভরযোগ্যভাবে পরিচালনা করার জন্য প্রয়োজনীয় উচ্চ-শক্তি ক্রিয়ায়, নিরাপদ সার্কিট বাধা এবং সংযোগ নিশ্চিত করে।

মূল উপাদান

1. শক্তি সঞ্চয় মাধ্যম

বসন্ত-চালিত (সবচেয়ে সাধারণ):

KDSVM-12 সিরিজে ব্যবহৃত, বিশেষ করে পরিবেশ বান্ধব সুইচগিয়ারে

মোটর সমাপ্তি স্প্রিংকে সংকুচিত করে, যা পরিচিতিগুলি বন্ধ করে এবং খোলার (ট্রিপ) বসন্তকে চার্জ করে

সুবিধা:উচ্চ নির্ভরযোগ্যতা, সহজ নকশা, রক্ষণাবেক্ষণ-বান্ধব

বায়ুসংক্রান্ত:সংকুচিত বায়ু ব্যবহার করে

জলবাহী:চাপযুক্ত তেল বা গ্যাস ব্যবহার করে

চৌম্বক:সোলেনয়েড বা ইলেক্ট্রোম্যাগনেট ব্যবহার করে

2. সক্রিয় সার্কিট

যে উপাদানগুলি শক্তির মুক্তিকে ট্রিগার করে, সহ:

ক্লোজিং/ট্রিপিং কয়েল (ইলেক্ট্রোম্যাগনেট)

ল্যাচ

ম্যানুয়াল বোতাম

3.ইন্টারলকিং সিস্টেম

ভুল বা অনিরাপদ অপারেশন প্রতিরোধ করার জন্য নিরাপত্তা বৈশিষ্ট্য

উদাহরণ:একটি ফল্ট বন্ধ বা লোড অধীনে একটি সংযোগ বিচ্ছিন্ন বন্ধ প্রতিরোধ

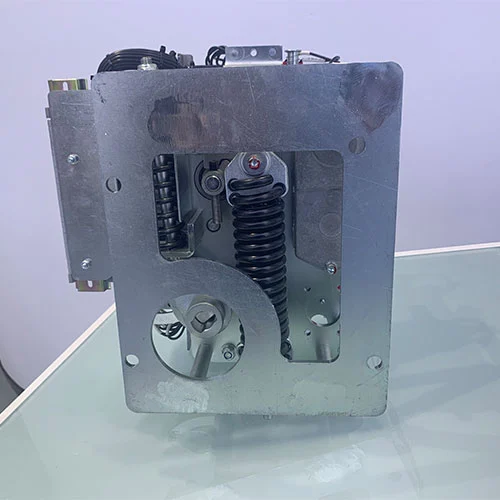

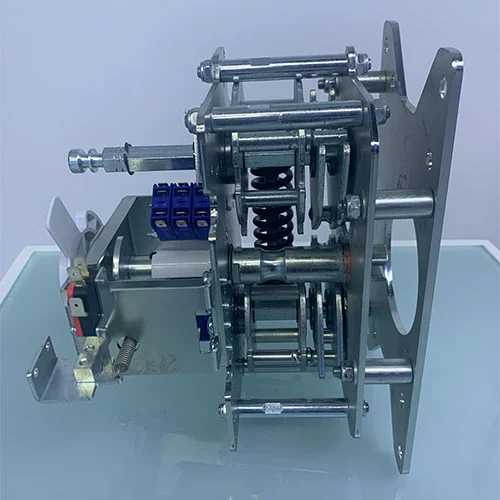

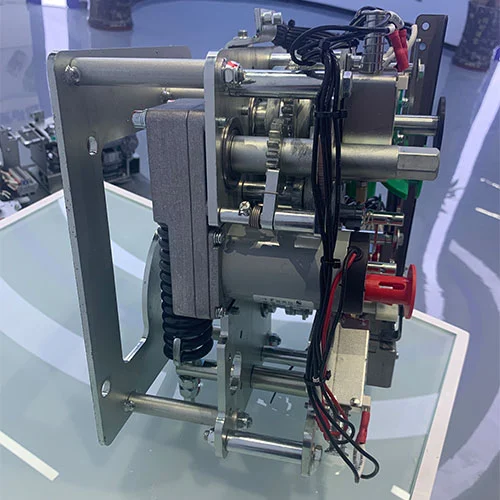

বর্ণিত RHSVM3-12 মেকানিজম হল একটি আধুনিক, উচ্চ-নির্ভরযোগ্য স্প্রিং-চালিত মেকানিজমের একটি ক্লাসিক উদাহরণ। এটিতে স্বয়ংক্রিয় স্প্রিং চার্জিংয়ের জন্য একটি মোটর, ক্লোজিং এবং খোলার ক্রিয়াকলাপের জন্য পৃথক স্প্রিংস (বন্ধ করার জন্য একটি চতুর ওভার-সেন্টার লিঙ্কেজ ডিজাইন সহ), এবং দূরবর্তী অপারেশনের জন্য সমন্বিত বৈদ্যুতিক কয়েল রয়েছে, যা 10,000 টির বেশি অপারেশনের যান্ত্রিক জীবন অর্জন করে।

Cotenele নিশ্চিত করে যে 11KV মাঝারি ভোল্টেজ VCB ব্রেকার বিচ্ছিন্নতা ব্যবস্থার সাথে কারখানা-পরীক্ষিত এবং ঐচ্ছিকভাবে তৃতীয় পক্ষ দ্বারা যাচাই করা হয়েছে, চাহিদাপূর্ণ পরিবেশে নির্ভরযোগ্যতার গ্যারান্টি দেয়।

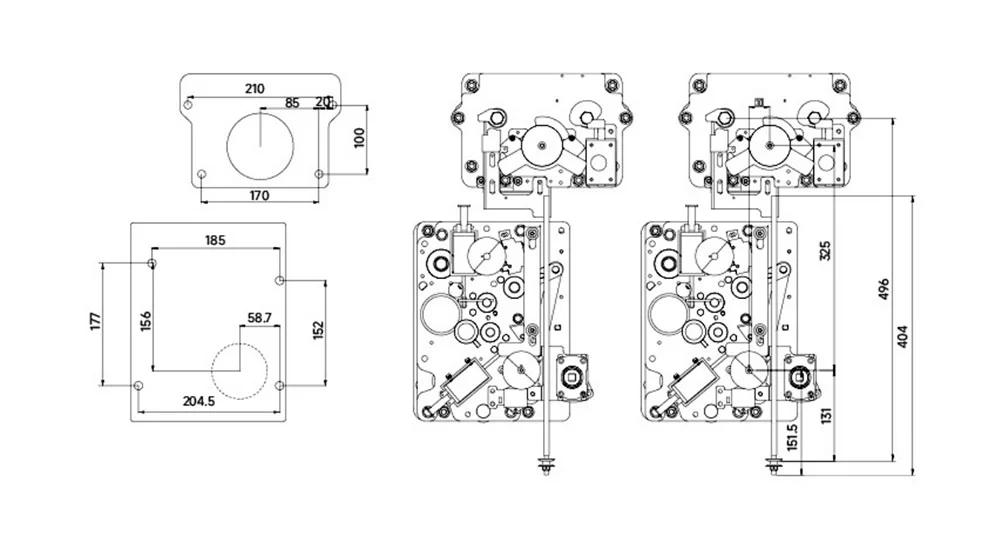

চেহারা এবং মাত্রা

আবেদনের সুযোগ

মাঝারি ভোল্টেজ রিং প্রধান ইউনিট এবং প্যানেলের মতো বৈদ্যুতিক সুইচিং এবং সুরক্ষা সরঞ্জামগুলির বিস্তৃত অ্যারের জন্য অপারেটিং মেকানিজমগুলি প্রধান উপাদান। তাদের প্রাথমিক আবেদন নীচে অন্তর্ভুক্ত:

মাঝারি-ভোল্টেজ সার্কিট ব্রেকার:এটি তাদের মূল বৈদ্যুতিক সরঞ্জাম, প্রধানত 12kV থেকে 40.5kV রেঞ্জে পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে সাধারণ। এগুলি এয়ার-ইনসুলেটেড (AIS), গ্যাস-ইনসুলেটেড (GIS), এবং ওভারলোড এবং শর্ট-সার্কিট থেকে প্রাথমিক সার্কিট সুরক্ষার জন্য সর্বশেষ পরিবেশ বান্ধব গ্যাস-অন্তরক সুইচগিয়ারে অপরিহার্য।

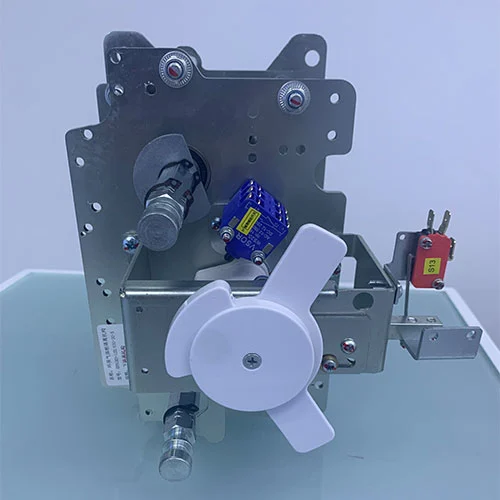

সংযোগ বিচ্ছিন্ন করা সুইচ এবং গ্রাউন্ডিং সুইচ:অপারেটিং মেকানিজম যেমন RHSVM3-12 ডিসকানেক্টিং মেকানিজমের সাথে ব্যবহার করা যেতে পারে। তারা সংযোগ বিচ্ছিন্ন এবং গ্রাউন্ডিং সুইচগুলির ধীর, যত্নশীল অপারেশনের জন্য ড্রাইভ সরবরাহ করে।

প্রাথমিক অ্যাপ্লিকেশন অন্তর্ভুক্ত:

♦ বৈদ্যুতিক উপকেন্দ্র:উভয় প্রাথমিক বিতরণ এবং মাধ্যমিক ট্রান্সফরমার স্টেশন।

♦ শিল্প শক্তি সিস্টেম:উৎপাদন প্ল্যান্ট, ডেটা সেন্টার এবং বড় বাণিজ্যিক সুবিধা রক্ষার জন্য।

♦ পুনর্নবীকরণযোগ্য শক্তি উদ্ভিদ:সংযোগ এবং সুরক্ষার জন্য বায়ু এবং সৌর খামার সাবস্টেশনগুলিতে।

♦পরিকাঠামো:রেল ট্র্যাকশন পাওয়ার সাপ্লাই, এয়ারপোর্ট পাওয়ার নেটওয়ার্ক এবং হাসপাতালের ক্রিটিক্যাল পাওয়ার সিস্টেমের জন্য।

11KV মিডিয়াম ভোল্টেজ VCB ব্রেকার উইথ আইসোলেশন মেকানিজম পরিবেশ বান্ধব সুইচগিয়ারের জন্য ব্যবহার করা হয়, এই মেকানিজমটি বাহ্যিক হাইড্রোলিক বা বায়ুসংক্রান্ত সিস্টেম থেকে মুক্ত, তাপমাত্রার রেঞ্জ জুড়ে মজবুত এবং নির্ভরযোগ্যতা রাখতে পারে। মেকানিজম মান GB1984 মেনে চলে এবং IEC-6102 এবং IEC-6207 শক্তি, 1102-এর নিরাপদ অপারেশন নিশ্চিত করতে পারে। বিতরণ ব্যবস্থা।

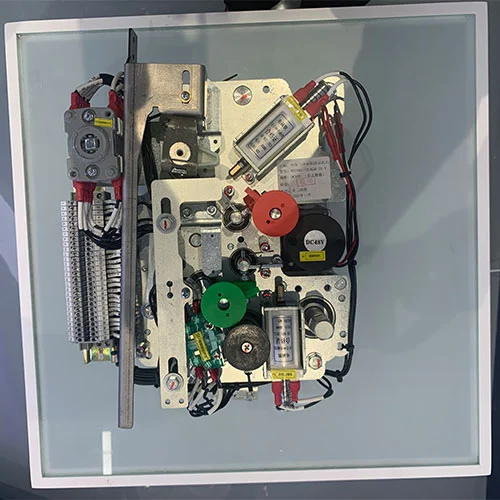

অপারেটিং মেকানিজমের জন্য অপারেশন ম্যানুয়াল

1. শক্তি সঞ্চয়:

মেকানিজম ইন্সটল এবং সুরক্ষিত হওয়ার পরে, নিবেদিত হ্যান্ডেলটি নীচের ডানদিকে অবস্থিত অপারেটিং শ্যাফ্টের সাথে সংযুক্ত করুন৷ যতক্ষণ না আপনি একটি কঠিন ক্লিক শুনতে পাচ্ছেন ততক্ষণ পর্যন্ত এটি ঘড়ির কাঁটার দিকে ঘুরুন - এর মানে হল স্প্রিং সম্পূর্ণরূপে চার্জ করা হয়েছে এবং সূচকটি সীমা সুইচকে নিযুক্ত করেছে৷ মোটর অপারেশন জন্য, শুধু শক্তি প্রয়োগ করুন. ইউনিটটি স্বয়ংক্রিয়ভাবে স্প্রিং চার্জ করবে এবং তারপর কেটে যাবে, শক্তিকে ক্লোজিং কমান্ডের জন্য প্রস্তুত রাখবে। (এই মোডের জন্য আপনার নিয়ন্ত্রণ ওয়্যারিং সঠিক কিনা তা নিশ্চিত করুন)।

2.সার্কিট ব্রেকার বন্ধ করা:

একটি ম্যানুয়াল বন্ধ করার জন্য, শুধু সবুজ বোতাম টিপুন। এটি প্রধান পরিচিতিগুলিকে বন্ধ করার জন্য সঞ্চিত শক্তি প্রকাশ করে। আপনি যদি বৈদ্যুতিক নিয়ন্ত্রণ ব্যবহার করেন তবে পরিবর্তে বন্ধ কয়েলটিকে শক্তি দিন। এর দ্রুত ক্রিয়া কাজটি করার জন্য বসন্তকে ছেড়ে দেয় এবং শুরুর স্প্রিংটিকে অবিলম্বে চার্জ করে। (একটি অন্তর্নির্মিত ইন্টারলক আরেকটি ঘনিষ্ঠ ক্রিয়াকলাপকে ব্লক করবে, এমনকি যদি স্প্রিং পরে রিচার্জ করা হয়)।

3. সার্কিট ব্রেকার খোলা:

একটি ম্যানুয়াল খোলার জন্য, লাল বোতাম টিপুন। এটি প্রধান পরিচিতিগুলিকে আলাদা করার জন্য খোলার বসন্ত প্রকাশ করে। বৈদ্যুতিকভাবে এটি খুলতে, খোলার কুণ্ডলীকে শক্তি দিন। এর দ্রুত ক্রিয়াটি বসন্তকে মুক্তি দেয়, সার্কিট ব্রেকার খুলে দেয়।

বিস্তারিত PDF ম্যানুয়াল ডাউনলোডের জন্য উপলব্ধ।

ফ্যাক্টরি পরীক্ষা করা হয়েছে, আমাদের 11KV মাঝারি ভোল্টেজ VCB ব্রেকার বিচ্ছিন্নতা প্রক্রিয়া সহ বিশ্বব্যাপী বিদ্যুৎ, শিল্প এবং পুনর্নবীকরণযোগ্য শক্তি সিস্টেম প্রকল্পের জন্য উপযুক্ত।
