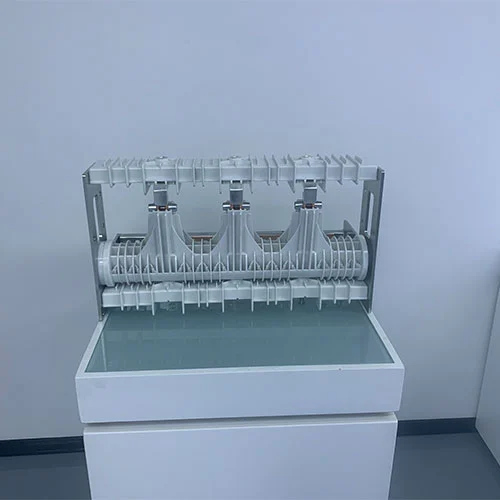

11KV মাঝারি ভোল্টেজ বিচ্ছিন্ন সুইচ সংযোগ বিচ্ছিন্নকারী

একটি 11KV মিডিয়াম ভোল্টেজ আইসোলেটিং সুইচ ডিসকানেক্টর হল একটি যান্ত্রিক সুইচিং ডিভাইস যা পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে নিরাপদ বৈদ্যুতিক বিচ্ছিন্নতা এবং নিয়ন্ত্রিত লোড সুইচিং প্রদান করতে ব্যবহৃত হয়। এটি রিং প্রধান ইউনিট (RMU), গ্যাস-অন্তরক সুইচগিয়ার এবং সেকেন্ডারি সাবস্টেশনগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়।

সার্কিট ব্রেকার থেকে ভিন্ন, একটি সংযোগ বিচ্ছিন্নকারী ফল্ট স্রোতকে বাধা দিতে পারে না। এর প্রাথমিক ভূমিকা হল একটি দৃশ্যমান এবং নির্ভরযোগ্য বিচ্ছিন্নতা ব্যবধান নিশ্চিত করা, যাতে নিরাপদ রক্ষণাবেক্ষণ এবং বৈদ্যুতিক সিস্টেম পরিচালনা করা যায়।

পণ্যের মডেল

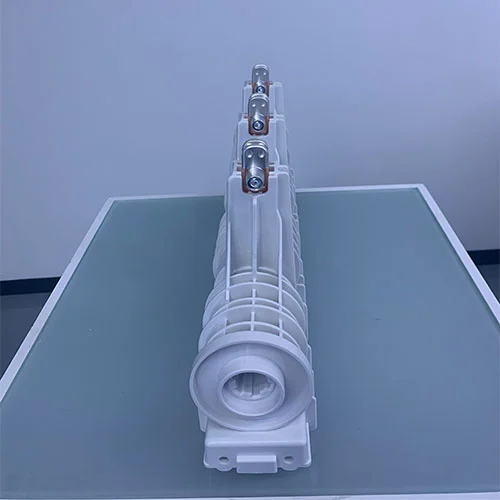

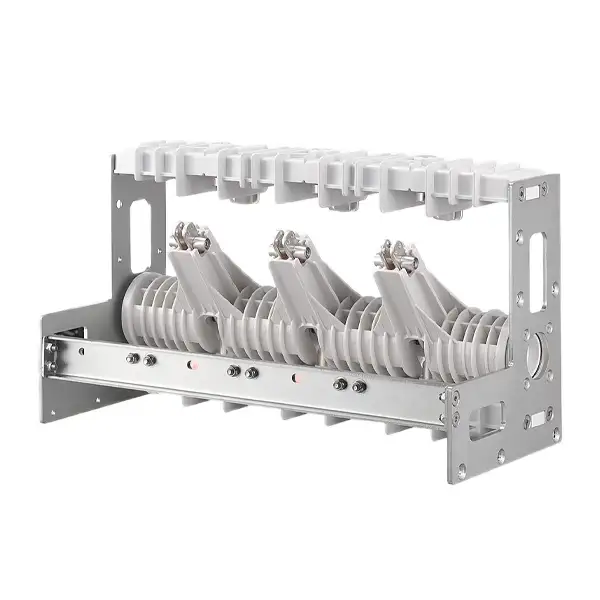

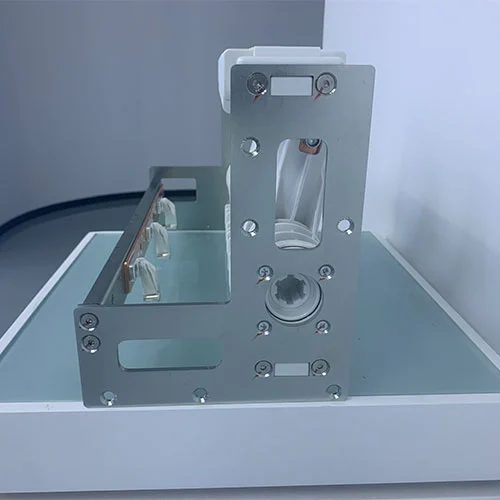

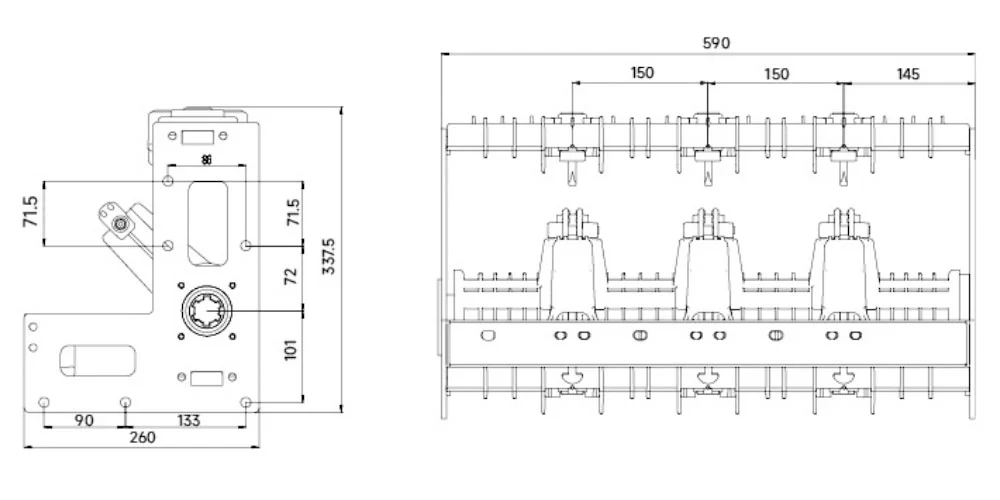

চেহারা এবং মাত্রা

সংযোগ বিচ্ছিন্ন সুইচ বিভিন্ন ধরনের কি কি?

1. এয়ার-ইনসুলেটেড সংযোগ বিচ্ছিন্নকারী

এয়ার-ইনসুলেটেড সুইচগিয়ারে ইনস্টল করা হয়েছে

দৃশ্যমান বিচ্ছিন্নতা সহ সরল কাঠামো

মান ইনস্টলেশনের জন্য উপযুক্ত

2. গ্যাস-অন্তরক সংযোগ বিচ্ছিন্নকারী

সিল করা গ্যাস ট্যাঙ্কে আবদ্ধ

কমপ্যাক্ট এবং রক্ষণাবেক্ষণ-মুক্ত

শহুরে এবং সীমিত-স্পেস সাবস্টেশনের জন্য আদর্শ

3. SF₆-ফ্রি ইকো-ফ্রেন্ডলি সংযোগ বিচ্ছিন্নকারী

বিকল্প অন্তরক গ্যাস বা শুষ্ক বায়ু ব্যবহার করে

কম গ্লোবাল ওয়ার্মিং সম্ভাবনা

আধুনিক পরিবেশগত নিয়মগুলি পূরণ করে

প্রযুক্তিগত পরামিতি

পণ্যের সুবিধা

আমাদের 11KV মাঝারি ভোল্টেজ বিচ্ছিন্ন সুইচ সংযোগ বিচ্ছিন্নকারীর নিম্নলিখিত সুবিধা রয়েছে:

পরিবেশ বান্ধব

সবচেয়ে গুরুত্বপূর্ণ সুবিধা হল SF₆ কমানো বা নির্মূল করা, এটি সরাসরি পাওয়ার ডিস্ট্রিবিউশন গ্রিড থেকে কম গ্রীনহাউস গ্যাস নির্গমনে অবদান রাখবে।

কমপ্যাক্ট ইনস্টলেশন

গ্যাস-অন্তরক মাধ্যম, SF₆ বা বিকল্প ব্যবহার করা হোক না কেন, বায়ু-নিরোধক মাধ্যমের তুলনায় অনেক বেশি কমপ্যাক্ট এবং স্থান-সংরক্ষণের সমাধান অফার করে, এটি শহুরে সাবস্টেশন, কমপ্যাক্ট সেকেন্ডারি সাবস্টেশন (CSS) বা প্যাড-মাউন্ট করা গিয়ারের জন্য খুবই উপযুক্ত।

উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ সেবা জীবন

স্থিতিশীল গ্যাস নিরোধক সহ মজবুত এবং সিলযুক্ত নির্মাণ ধুলো, আর্দ্রতা এবং লবণাক্ততার মতো পরিবেশগত দূষণ থেকে সংযোগ বিচ্ছিন্নকারীর যোগাযোগকে রক্ষা করে, যা এই আইসোলেটর সুইচের সামঞ্জস্যপূর্ণ কর্মক্ষমতা, ন্যূনতম রক্ষণাবেক্ষণ এবং বর্ধিত কর্মজীবন নিশ্চিত করতে পারে।

নিরাপত্তা এবং বহুমুখিতা

আইসোলেশন সুইচগুলিতে নিরাপত্তার জন্য একটি দৃশ্যমান বা নির্দিষ্ট আইসোলেশন পয়েন্ট থাকে। তারা সাধারণ লোড স্রোত তৈরি করে এবং ভাঙ্গে সার্কিট ব্রেকার ছাড়া পাওয়ার ডিস্ট্রিবিউশন গ্রিড এবং লোড পরিচালনার জন্য কার্যকরী নমনীয়তা যোগ করে।

অভিযোজনযোগ্যতা

বিচ্ছিন্ন সুইচগুলি সাধারণত বিভিন্ন কনফিগারেশন, ভোল্টেজের স্তর এবং নির্দিষ্ট অ্যাপ্লিকেশন যেমন মাইনিং, ক্যাপাসিটর স্যুইচিং ইত্যাদির জন্য ব্যবহৃত হয়, এটি নবায়নযোগ্য শক্তি একীকরণ থেকে শিল্প বিদ্যুৎ সরবরাহ পর্যন্ত বিস্তৃত সেকেন্ডারি বৈদ্যুতিক বন্টন প্রয়োজনের জন্য উপযুক্ত করে তুলতে পারে।

একটি সার্কিট ব্রেকার এবং একটি সংযোগ বিচ্ছিন্ন সুইচ মধ্যে পার্থক্য কি?

একটি সার্কিট ব্রেকার এবং একটি সংযোগ বিচ্ছিন্নকারীর মধ্যে পার্থক্য বোঝা নিরাপদ এবং দক্ষ সুইচগিয়ার অপারেশনের জন্য অপরিহার্য।

1. প্রাথমিক ফাংশন

সার্কিট ব্রেকার: একটি প্রতিরক্ষামূলক ডিভাইস যা স্বয়ংক্রিয়ভাবে ফল্ট স্রোত এবং ওভারলোড, সুরক্ষা সরঞ্জাম এবং পাওয়ার সিস্টেমকে বাধা দেওয়ার জন্য ডিজাইন করা হয়েছে।

সংযোগ বিচ্ছিন্নকারী: দৃশ্যমান বিচ্ছিন্নতা প্রদান করতে এবং স্বাভাবিক অবস্থায় রেট করা লোড কারেন্ট স্যুইচ করতে ব্যবহৃত একটি অপারেশনাল এবং নিরাপত্তা ডিভাইস।

2. বাধা ক্ষমতা

সার্কিট ব্রেকার: উচ্চ ফল্ট স্রোত বাধা দিতে সক্ষম।

সংযোগ বিচ্ছিন্নকারী: ফল্ট স্রোত বাধা দিতে পারে না; এটি শুধুমাত্র একটি সীমিত সময়ের জন্য শর্ট-সার্কিট স্রোত সহ্য করে যতক্ষণ না ব্রেকার ত্রুটিটি পরিষ্কার করে।

3.অপারেশনাল সিকোয়েন্স

একটি সাধারণ সিস্টেমে, উভয় ডিভাইস একসাথে কাজ করে:

সংযোগ বিচ্ছিন্ন করার সময়: বর্তমান প্রবাহ বন্ধ করতে সার্কিট ব্রেকারটি প্রথমে খোলে, তারপর সংযোগ বিচ্ছিন্নকারী নিরাপদ বিচ্ছিন্নতা প্রদানের জন্য খোলে।

শক্তি দেওয়ার সময়: সংযোগ বিচ্ছিন্নকারী প্রথমে বন্ধ হয়, তারপর সার্কিট ব্রেকার।

4. ডিজাইন এবং খরচ

সার্কিট ব্রেকার: আরও জটিল, আর্ক-নিভানোর প্রযুক্তি (ভ্যাকুয়াম, SF₆, ইত্যাদি) সমন্বিত, যার ফলে খরচ বেশি হয়।

সংযোগ বিচ্ছিন্নকারী: সহজ যান্ত্রিক নকশা, এটিকে বিচ্ছিন্ন করার উদ্দেশ্যে আরও অর্থনৈতিক করে তোলে।

সার্কিট ব্রেকারগুলি পাওয়ার সিস্টেমকে রক্ষা করার জন্য দায়ী, যখন 11KV মিডিয়াম ভোল্টেজ আইসোলেটিং সুইচ ডিসকানেক্টর নির্ভরযোগ্য বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে মানুষ এবং সরঞ্জামগুলির নিরাপত্তা নিশ্চিত করে৷

কিভাবে ডান 11KV মাঝারি ভোল্টেজ বিচ্ছিন্ন সুইচ সংযোগ বিচ্ছিন্ন চয়ন করবেন?

একটি উপযুক্ত মডেল নির্বাচন করার সময়, বিবেচনা করুন:

রেটেড ভোল্টেজ (11kV / 12kV)

রেট করা বর্তমান (630A / 1250A)

ইনস্টলেশনের ধরন (RMU, GIS, AIS)

পরিবেশগত অবস্থা (আর্দ্রতা, ধুলো, তাপমাত্রা)

পরিবেশ বান্ধব (SF₆-মুক্ত) সমাধানের জন্য প্রয়োজনীয়তা

কমপ্যাক্ট সাবস্টেশনগুলির জন্য, গ্যাস-অন্তরক বা পরিবেশ বান্ধব সমাধানগুলি সুপারিশ করা হয়।

গুণমান নিশ্চিতকরণ এবং পরীক্ষা

Cotenele উত্পাদন জুড়ে কঠোর মান নিয়ন্ত্রণ প্রয়োগ করে:

টাইপ টেস্টিং এবং রুটিন টেস্টিং

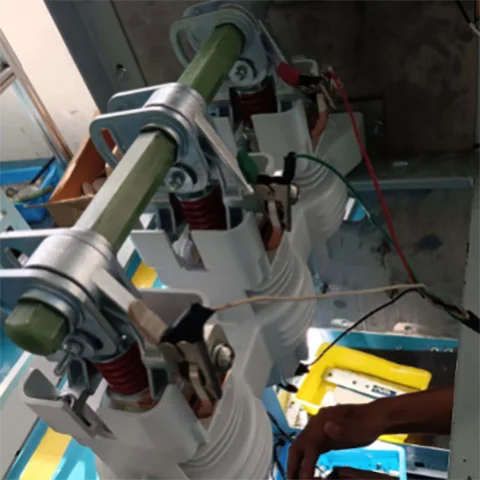

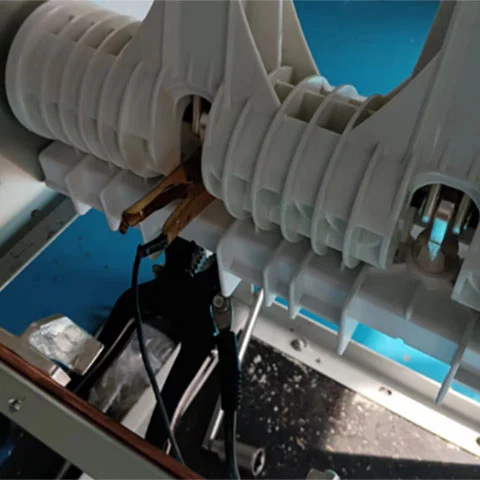

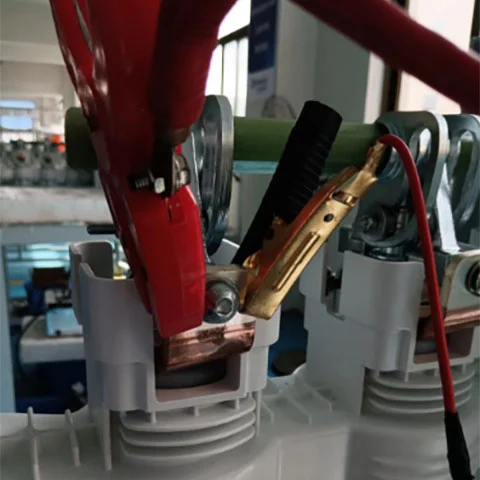

উচ্চ-ভোল্টেজ পরীক্ষা

কারখানা পরিদর্শন এবং ঐচ্ছিক তৃতীয় পক্ষের যাচাইকরণ

সমস্ত পণ্য ISO9001, ISO14001, এবং ISO45001 মান মেনে চলে।

FAQ

1. একটি 11KV মাঝারি ভোল্টেজ বিচ্ছিন্ন সুইচ সংযোগ বিচ্ছিন্নকারী কি?

একটি সুইচ ডিসকানেক্টর হল একটি সুইচিং ডিভাইস যা খোলা অবস্থানে থাকাকালীন, এর স্ট্যান্ডার্ড সুইচিং ফাংশন ছাড়াও বিচ্ছিন্নতা প্রদান করে। এটি সাধারণ অপারেটিং অবস্থার অধীনে রেটেড লোড স্রোত বহন, তৈরি এবং ভাঙ্গার জন্য ডিজাইন করা হয়েছে।

2. কিভাবে একটি সুইচ সংযোগ বিচ্ছিন্ন কাজ করে?

বন্ধ হলে, রেট করা বর্তমান প্রধান বিচ্ছিন্নতা পরিচিতিগুলির মধ্য দিয়ে প্রবাহিত হয়। লোড কারেন্টকে বাধা দিতে, এই পরিচিতিগুলি প্রথমে খোলা হয়, কারেন্টকে ইন্টারপ্টিং চেম্বারে স্থানান্তরিত করে - যেমন GSec এবং GSec এয়ার সিরিজের ভ্যাকুয়াম ইন্টারপ্টার - যেখানে কারেন্ট ভেঙে যায়। বন্ধ করার সময়, বিঘ্নিত ইউনিট বন্ধ হওয়ার আগে বিচ্ছিন্নতা পরিচিতিগুলি সার্কিট তৈরি করে।

3. একটি সুইচ সংযোগ বিচ্ছিন্নকারী থেকে একটি ভ্যাকুয়াম সার্কিট ব্রেকারকে কী আলাদা করে?

প্রধান পার্থক্য হল প্রতিরক্ষামূলক ক্ষমতা: একটি ভ্যাকুয়াম সার্কিট ব্রেকার বিদ্যুতের সরঞ্জাম রক্ষা করার জন্য ফল্ট স্রোত পরিষ্কার করতে পারে। কিন্তু একটি সুইচ সংযোগ বিচ্ছিন্ন ফল্ট স্রোত বাধা দিতে ব্যবহার করা হয় না। এর সবচেয়ে গুরুত্বপূর্ণ কাজ হল সার্কিট খোলার পরে নিরাপদ বিচ্ছিন্নতা প্রদান করা, সংযোগ বিচ্ছিন্ন অংশে কাজ চালানোর অনুমতি দেওয়া এবং জীবন্ত অংশগুলি থেকে নিরোধক নিশ্চিত করা।

4. Cotenele কি বিভিন্ন ধরনের সুইচ সংযোগ বিচ্ছিন্নকারী অফার করে?

হ্যাঁ, Cotenele দুটি প্রধান শ্রেণীবিভাগ আছে:
এয়ার-ইনসুলেটেড সুইচ ডিসকানেক্টর, সেকেন্ডারি ডিস্ট্রিবিউশন সাবস্টেশনে ক্যাবল বিভাগীয়করণ, ট্রান্সফরমার এবং মোটর স্যুইচিং এবং সার্কিট, ট্রান্সফরমার এবং রিং প্রধান গ্রিড নেটওয়ার্ক সরবরাহের জন্য ব্যবহৃত হয়।
গ্যাস-অন্তরক সুইচ সংযোগ বিচ্ছিন্নকারী, এই আইসোলেটরগুলিতে রক্ষণাবেক্ষণ-মুক্ত SF6 বা SF6-মুক্ত প্রযুক্তির এই বৈশিষ্ট্যগুলি রয়েছে, একটি কমপ্যাক্ট আকারে উচ্চ কার্যক্ষমতা, নির্ভরযোগ্যতা এবং দীর্ঘ পরিষেবা জীবন অফার করে।

5. Cotenele সুইচ সংযোগ বিচ্ছিন্ন করা কি সহজে বজায় রাখা যায়?

হ্যাঁ। Cotenele পণ্যগুলি Cotenele থেকে বিশদ পরিসেবা এবং রক্ষণাবেক্ষণের নির্দেশাবলী সহ ব্যাপক খুচরা যন্ত্রাংশ এবং আনুষঙ্গিক সহায়তা সহ আসে।

6. Cotenele ইনডোর এয়ার-ইনসুলেটেড লোড ব্রেক সুইচগুলি কিসের জন্য ব্যবহৃত হয়?

এগুলি মাঝারি-ভোল্টেজ ঘেরা সুইচগিয়ার, রিং প্রধান ইউনিট এবং কমপ্যাক্ট ট্রান্সফরমার সাবস্টেশনের জন্য ব্যবহৃত হয়। আমাদের লোড ব্রেক সুইচগুলিতে নির্ভরযোগ্য ওভারলোড কারেন্ট নিয়ন্ত্রণের সুবিধা রয়েছে এবং তাদের ভোল্টেজগুলি 40.5 কেভি পর্যন্ত এবং তাদের কারেন্ট 1250 এ পর্যন্ত।

7. কিভাবে Cotenele সুইচ বিদ্যুতের গুণমান এবং নির্ভরযোগ্যতা উন্নত করে?

তারা রেট কারেন্টে উচ্চ সংখ্যক ব্রেকিং অপারেশনের অনুমতি দেয় এবং 1 সেকেন্ডের জন্য 31.5 kA পর্যন্ত শর্ট-সার্কিট স্রোত সহ্য করতে পারে। মেকিং ক্যাপাসিটি সহ একটি আর্থিং সুইচ অন্তর্ভুক্ত করা হয়েছে এবং বিস্তৃত তাপমাত্রার পরিসর জুড়ে অপারেশন নিশ্চিত করা হয়েছে, যা সামঞ্জস্যপূর্ণ কর্মক্ষমতা এবং সিস্টেমের নির্ভরযোগ্যতায় অবদান রাখে।

8. কেন Cotenele সুইচ নিরাপদ এবং নির্ভরযোগ্য হিসাবে বিবেচিত হয়?

কারেন্ট-লিমিটিং ফিউজের সংমিশ্রণে ব্যবহৃত, তারা সম্পূর্ণ সুরক্ষা এবং শর্ট-সার্কিট স্রোতগুলির নিরাপদ বাধা প্রদান করে। আমাদের সুইচগুলি একটি দৃশ্যমান নিরোধক ব্যবধান প্রদান করে এবং স্ট্যান্ডার্ড IEC 62271-304 এর ক্লাস 2 প্রয়োজনীয়তা পূরণ করে

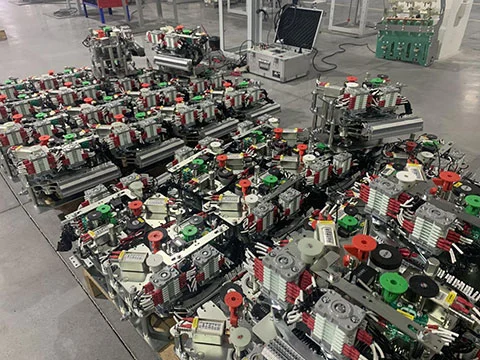

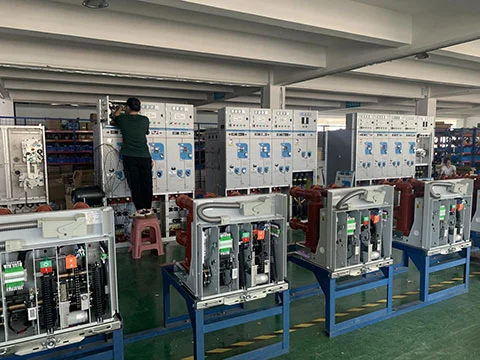

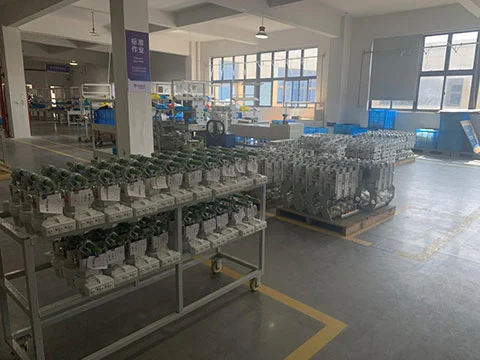

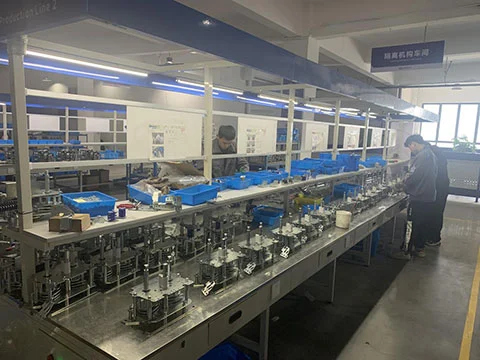

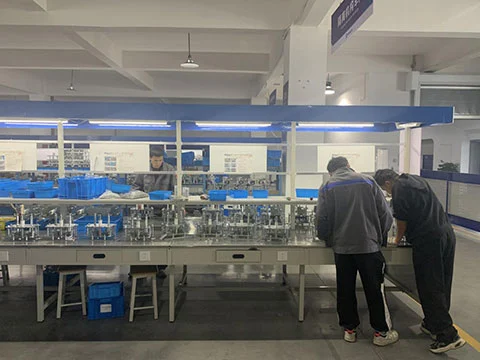

আমাদের কারখানা

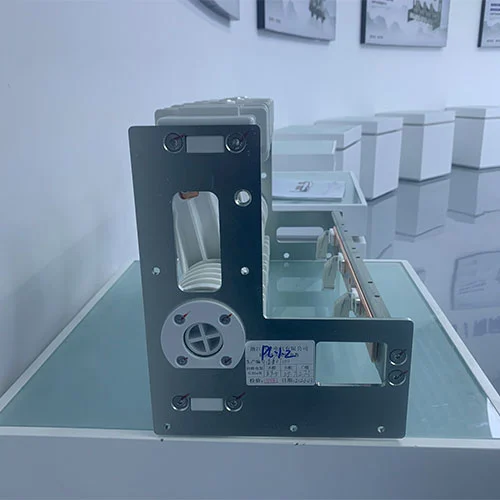

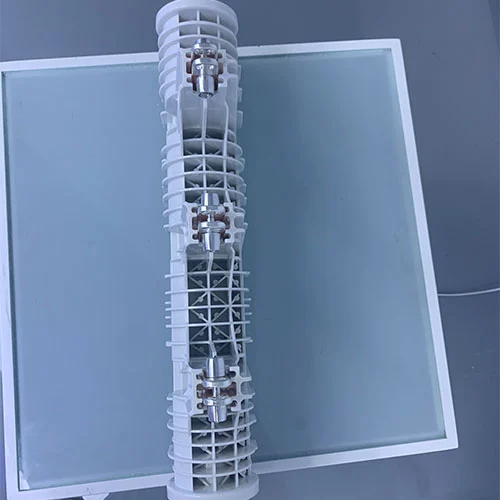

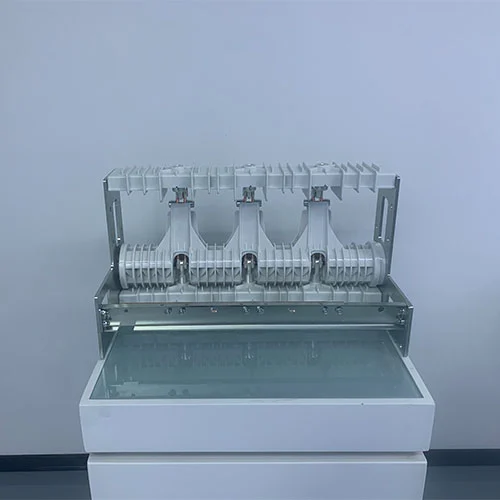

পণ্য প্রদর্শন
