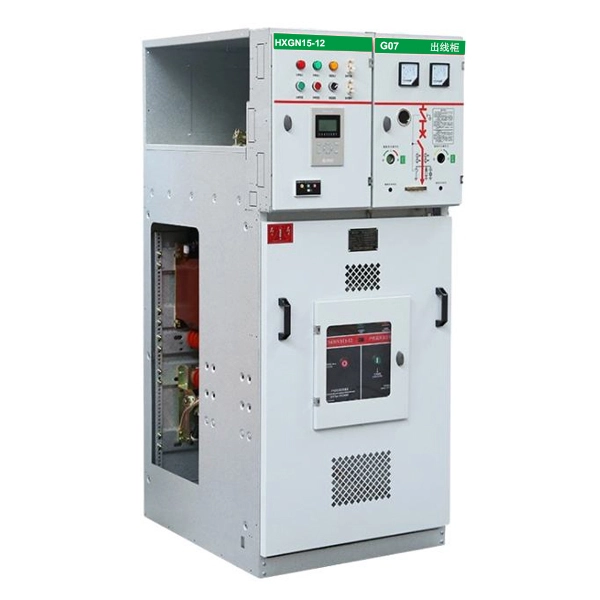

নির্ভরযোগ্য পাওয়ার ডিস্ট্রিবিউশনের জন্য উচ্চ-মানের রিং প্রধান ইউনিট প্রস্তুতকারক

একটি রিং প্রধান ইউনিট কি?

একটি রিং মেইন ইউনিট (আরএমইউ) হল ডিস্ট্রিবিউশন নেটওয়ার্কে ব্যবহৃত মাঝারি-ভোল্টেজ সুইচগিয়ারের একটি সেট। এটি লোড সুইচ এবং ফিউজগুলির মতো মূল উপাদানগুলিকে একটি ধাতু বা অ-ধাতু ঘেরে একত্রিত করে।

রিং-টাইপ ডিস্ট্রিবিউশন নেটওয়ার্কগুলিতে এটির সাধারণ প্রয়োগের নামে এটির নামকরণ করা হয়েছে, যা উচ্চ পাওয়ার সাপ্লাই নির্ভরযোগ্যতা প্রদান করে। এই ধরনের রিং কনফিগারেশনে, বিতরণ লাইনগুলি একটি বন্ধ লুপ তৈরি করে, যা উভয় দিক থেকে শক্তি সরবরাহ করার অনুমতি দেয়।

যখন লাইনের একটি অংশে একটি ত্রুটি দেখা দেয়, ত্রুটিপূর্ণ বিভাগটি দ্রুত বিচ্ছিন্ন করা যেতে পারে, এবং বিভ্রাটের পরিসর কমিয়ে বিপরীত দিক থেকে শক্তি পুনরুদ্ধার করা যেতে পারে।

RMU নিরোধক প্রকার

• SF₆ গ্যাস-অন্তরক প্রকার (চমৎকার কর্মক্ষমতা কিন্তু উচ্চ গ্রীনহাউস প্রভাব, এখনও ব্যাপকভাবে ব্যবহৃত)
• সলিড-ইনসুলেটেড টাইপ (পরিবেশ বান্ধব এবং নিরাপদ, ধীরে ধীরে SF₆ প্রতিস্থাপন)
• বায়ু-নিরোধক প্রকার (নিম্ন খরচ কিন্তু বড় আকার)
• পরিবেশ বান্ধব গ্যাস-অন্তরক প্রকার (ভবিষ্যত উন্নয়ন প্রবণতা)

আরএমইউগুলি শহুরে বিতরণ নেটওয়ার্ক, বাণিজ্যিক ভবন, শিল্প ও খনির উদ্যোগ, অবকাঠামো প্রকল্প এবং পুনর্নবীকরণযোগ্য শক্তি ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়।

অভ্যন্তরীণ মূল উপাদান

• লোড-ব্রেক সুইচ (লোড কারেন্ট তৈরি এবং ভাঙ্গার জন্য)
• ফিউজ (ফল্ট কারেন্ট ব্যাহত করার জন্য)
• আর্থিং সুইচ (রক্ষণাবেক্ষণের নিরাপত্তার জন্য)

কেন এটি একটি রিং নেটওয়ার্ক বলা হয়?

ঐতিহ্যগত বিদ্যুৎ বিতরণ ব্যবস্থায়, একটি একক সাবস্টেশন থেকে একটি রেডিয়াল কাঠামোতে বিদ্যুৎ সরবরাহ করা হয়। যদি একটি ত্রুটি ঘটে, তবে ডাউনস্ট্রিম ব্যবহারকারীরা বিভ্রাটের সম্মুখীন হন।

একটি রিং নেটওয়ার্ক একাধিক RMU ক্যাবিনেটকে একটি বন্ধ-লুপ সার্কিটে সংযুক্ত করে। স্বাভাবিক ক্রিয়াকলাপের অধীনে, সিস্টেমটি একটি ওপেন-লুপ অবস্থায় চলে, একটি শর্ট সার্কিট গঠন না করে উভয় দিক থেকে বিদ্যুৎ সরবরাহের অনুমতি দেয়।

যখন একটি ত্রুটি ঘটে, তখন ত্রুটিপূর্ণ বিভাগটি বিচ্ছিন্ন হয়, এবং নির্ভরযোগ্যতা এবং নমনীয়তা উন্নত করে, বিপরীত দিক থেকে শক্তি পুনরুদ্ধার করতে সাধারণত খোলা পয়েন্টটি বন্ধ করা হয়।

নির্মাণ এবং মূল উপাদান

লোড-ব্রেক সুইচ (সি-ইউনিট)

নিরাপদে স্বাভাবিক লোড কারেন্ট তৈরি এবং ভাঙতে পারে কিন্তু শর্ট-সার্কিট স্রোতকে বাধা দিতে পারে না।

ফিউজ (এফ-ইউনিট)

ট্রান্সফরমার সুরক্ষার জন্য লোড-ব্রেক সুইচের সাথে মিলিত। ত্রুটির পরিস্থিতিতে, ফিউজ কাজ করে এবং সুইচটি ট্রিপ করে।

সার্কিট ব্রেকার (ভি-ইউনিট)

ফল্ট স্রোত বাধা দিতে ভ্যাকুয়াম সার্কিট ব্রেকার ব্যবহার করে। সাধারণত ইনকামিং সার্কিট এবং সমালোচনামূলক লোডের জন্য ব্যবহৃত হয়।

সম্পূর্ণরূপে উত্তাপ এবং সিল নকশা

আধুনিক RMUs SF₆ গ্যাস বা পরিবেশ বান্ধব গ্যাস ব্যবহার করে একটি সিল করা ট্যাঙ্কের কাঠামোতে। এটি কমপ্যাক্ট ডিজাইন, উচ্চ নির্ভরযোগ্যতা এবং ধুলো, আর্দ্রতা এবং দূষণের প্রতিরোধ নিশ্চিত করে।

প্রধান আবেদন এলাকা

• আবাসিক কমপ্লেক্স
• বাণিজ্যিক ভবন
• শহুরে বিতরণ নেটওয়ার্ক
• শিল্প পার্ক এবং কারখানা

রিং প্রধান ইউনিট শ্রেণীবিভাগ

নিরোধক মাধ্যম দ্বারা

• SF₆ গ্যাস-অন্তরক টাইপ
• সলিড-ইনসুলেটেড টাইপ
• বায়ু-নিরোধক প্রকার
• পরিবেশগতভাবে বন্ধুত্বপূর্ণ গ্যাস-অন্তরক টাইপ

কার্যকরী ইউনিট দ্বারা

• সি-ইউনিট: লোড-ব্রেক সুইচ ইউনিট
• F-ইউনিট: সুইচ-ফিউজ কম্বিনেশন ইউনিট
• ভি-ইউনিট: ভ্যাকুয়াম সার্কিট ব্রেকার ইউনিট
• জি-ইউনিট: সেকশনলাইজার বা আইসোলেশন ইউনিট

আরএমইউ বনাম মেটাল-ক্ল্যাড সুইচগিয়ার

ধাতব-পরিহিত সুইচগিয়ার বাসবার, সার্কিট ব্রেকার এবং তারের অংশগুলির জন্য সম্পূর্ণরূপে পৃথক কম্পার্টমেন্ট ব্যবহার করে, উচ্চ নিরাপত্তা এবং বিচ্ছিন্নতা পয়েন্টগুলির দৃশ্যমানতা প্রদান করে।

অন্যদিকে, RMUs হল কমপ্যাক্ট, সম্পূর্ণরূপে সিল করা সিস্টেম যা ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য ডিজাইন করা হয়েছে যার জন্য নির্ভরযোগ্যতা, ছোট পদচিহ্ন এবং ন্যূনতম রক্ষণাবেক্ষণ প্রয়োজন।

কেন Cotenele চয়ন?

Cotenele চীনের স্টেট গ্রিড কর্পোরেশনের একটি গুরুত্বপূর্ণ অংশীদার। আমরা 30,000 বর্গ মিটারের বেশি জুড়ে একটি স্ব-মালিকানাধীন কারখানা পরিচালনা করি।

আমাদের পণ্যের পরিসরের মধ্যে রয়েছে গ্যাস-অন্তরক সুইচগিয়ার, পরিবেশ বান্ধব সুইচগিয়ার, এবং 12 kV থেকে 40.5 kV পর্যন্ত রেট দেওয়া ভোল্টেজ সহ রিং প্রধান ইউনিট।

সমস্ত অভ্যন্তরীণ উপাদান ঘরে তৈরি করা হয়। আমরা ISO9001, ISO14001, এবং ISO18001 দ্বারা প্রত্যয়িত।

আমাদের পণ্য ব্যাপকভাবে বিদ্যুৎ, রেলপথ, পেট্রোকেমিক্যাল, এবং পৌর নির্মাণ শিল্পে ব্যবহৃত হয়। আমাদের সদর দপ্তর লিউশি টাউন, ইউকিং সিটি, ওয়েনজুতে অবস্থিত, যা চীনের "বৈদ্যুতিক রাজধানী" হিসাবে পরিচিত।

একটি রিং প্রধান ইউনিট একটি কমপ্যাক্ট এবং অত্যন্ত নির্ভরযোগ্য মাঝারি-ভোল্টেজ সুইচগিয়ার সমাধান। এটি রিং-টাইপ নেটওয়ার্ক অপারেশন সক্ষম করে, পাওয়ার সাপ্লাই নির্ভরযোগ্যতা এবং অপারেশনাল নমনীয়তা উন্নত করে।

আধুনিক RMU প্রযুক্তির বিকাশ হচ্ছে:

• SF₆-মুক্ত পরিবেশ বান্ধব নিরোধক সিস্টেম
• ডিজিটাল মনিটরিং এবং রিমোট কন্ট্রোল সিস্টেমের সাথে একীকরণ
